东拼西凑终于把车灯装出来了

一猫儿 · 发表于 2009-6-5 21:14:31

您需要登录才可以下载或查看，没有账号？免费注册

×

猫的车灯一代试制成功，不确定还有没有二代...............
先上图

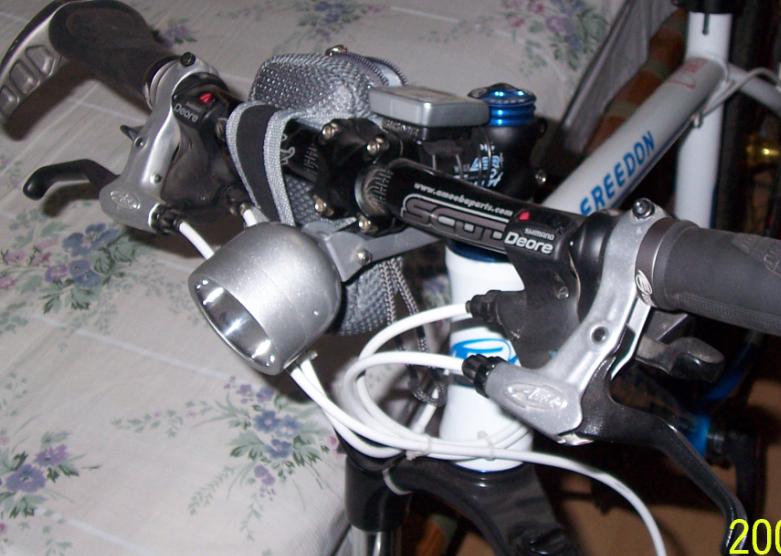

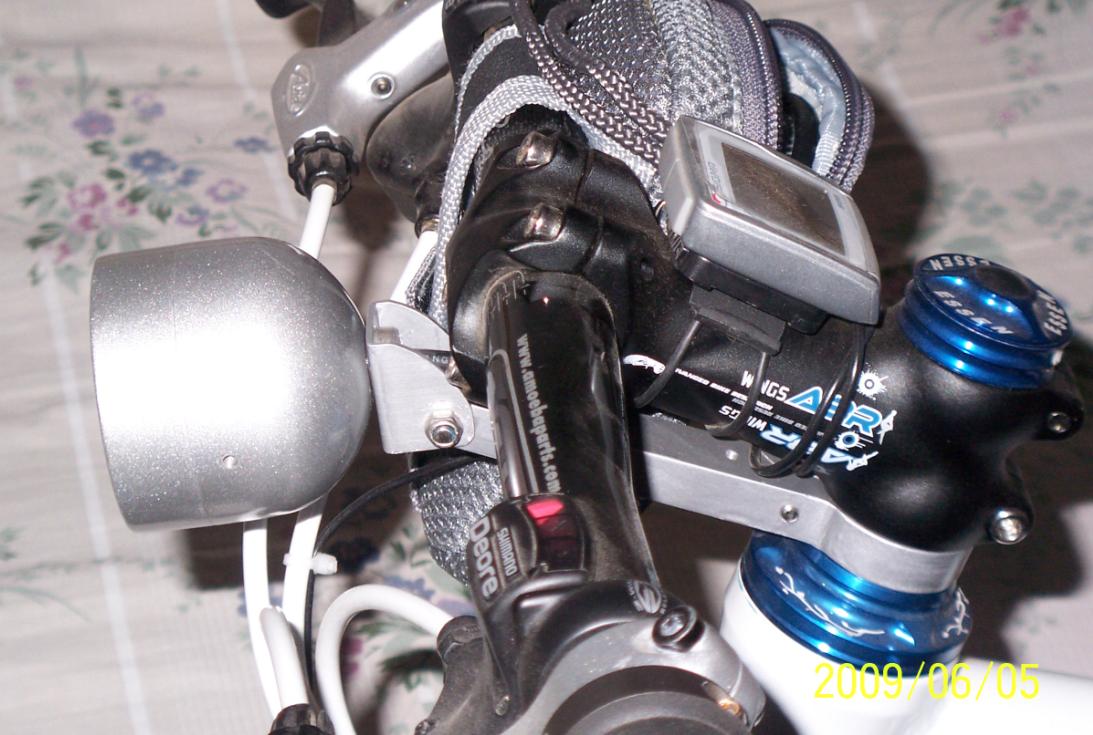

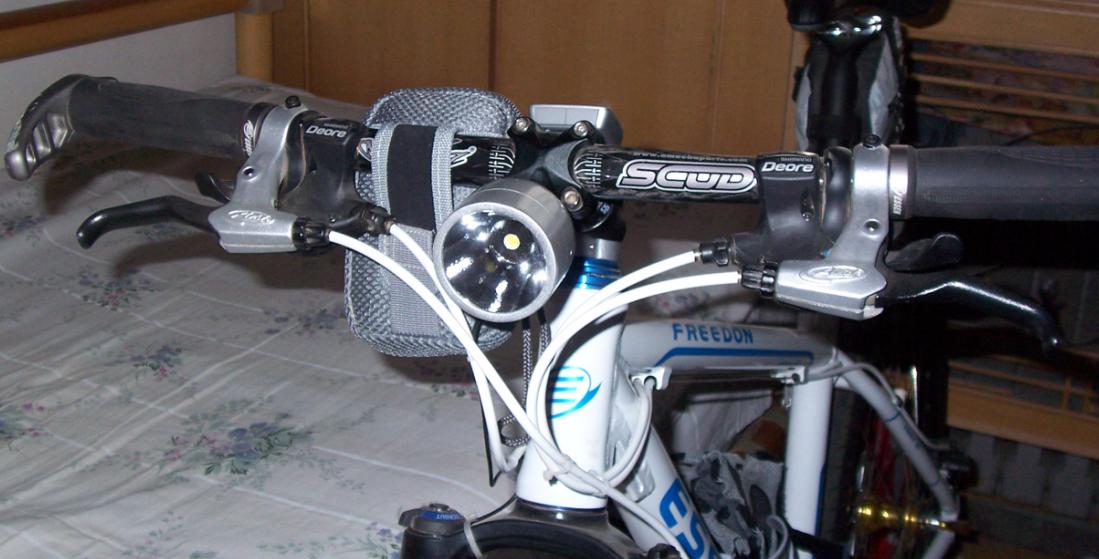

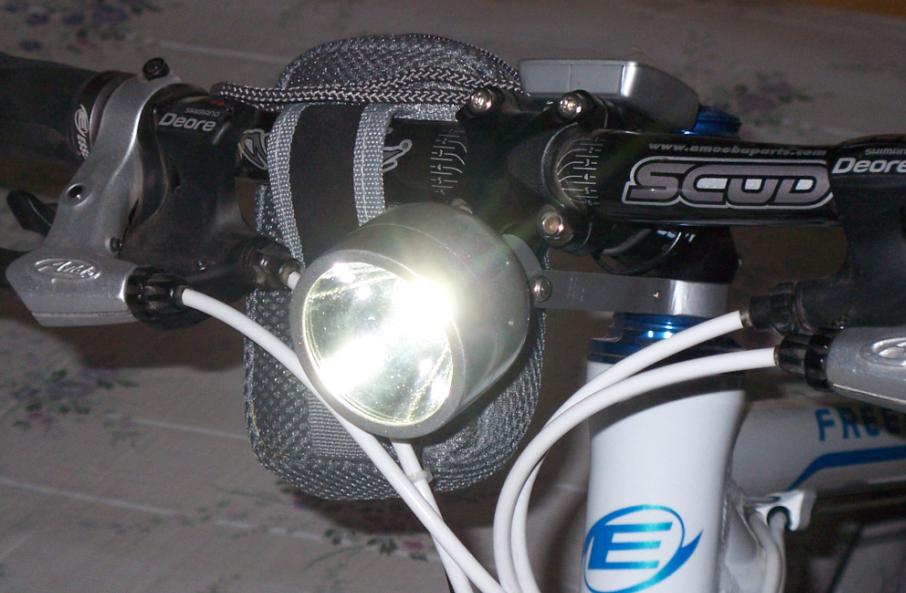

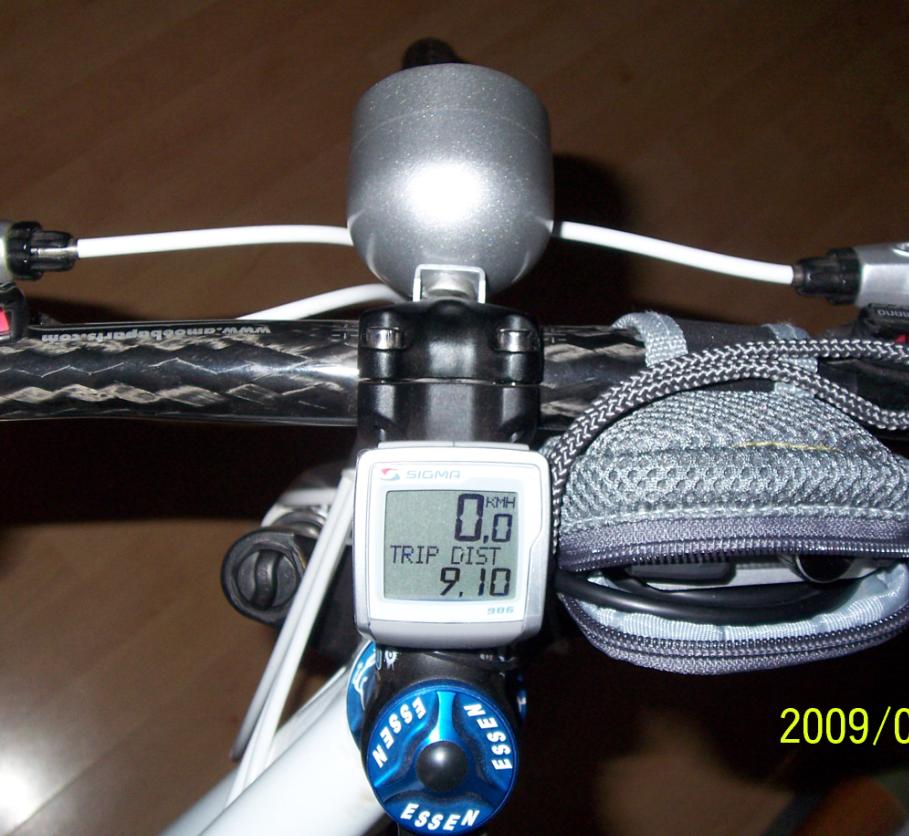

灯头装在了把立的前下方居中，这样灯光就不会偏一边了，电池放在了右边的那个包里。

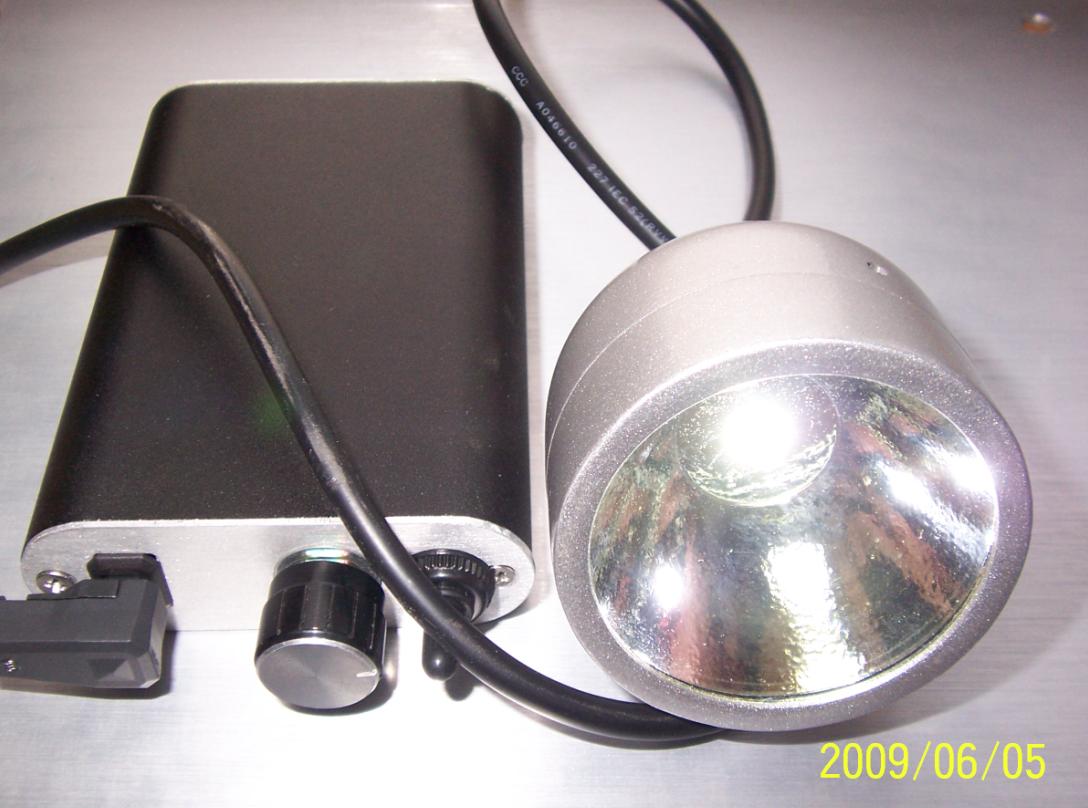

两个主要的部分：电池和驱动的盒子与灯头

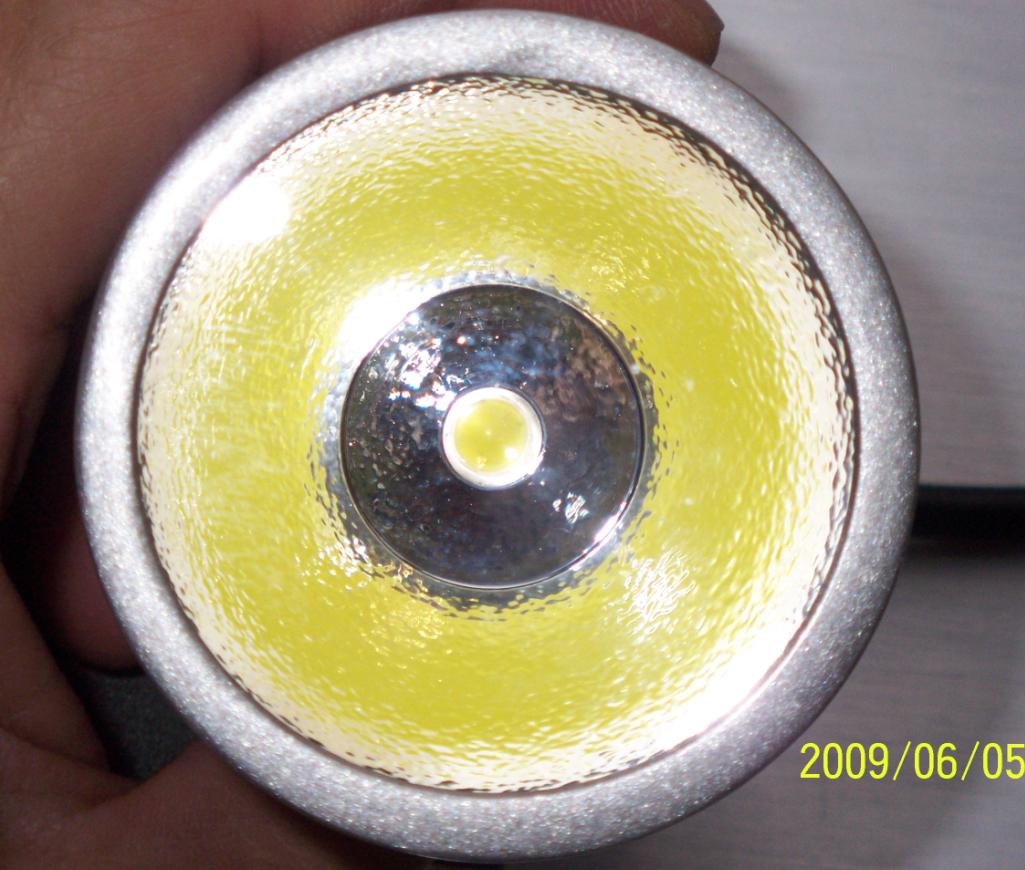

铝的灯头和光杯与这颗国产的5W LED还挺般配，据说亮度是280lm，反正是挺亮的。

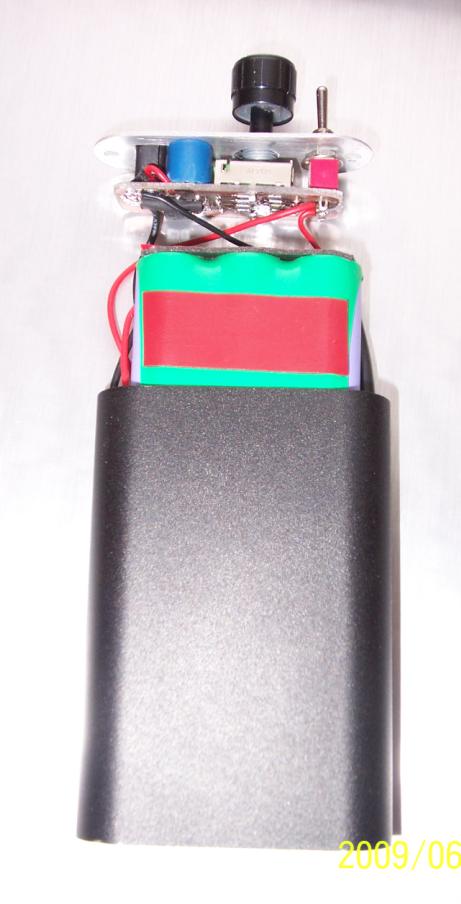

三节18650串联带保护板，盒子下面有充电的插孔，上面的是LED的驱动板。

豪客 · 发表于 2009-6-5 21:20:26

电池搁哪了？

冬天的麦田 · 发表于 2009-6-5 21:24:39

我也惦記裝車燈呢~

一猫儿 · 发表于 2009-6-5 21:28:06

豪客请看字别只看图
电池先方那儿，考虑挪到车架的某处，不喜欢车把上东西太多。

豪客 · 发表于 2009-6-5 21:30:45

原帖由 一猫儿 于 2009-6-5 21:28 发表
豪客请看字别只看图

哈哈，SORRY，这回明白了。刚才性急。

麻小儿 · 发表于 2009-6-7 16:59:07

能不能批量哈，预定昂。猫很牛

一猫儿 · 发表于 2009-6-7 23:24:29

原帖由 麻小儿 于 2009-6-7 16:59 发表
能不能批量哈，预定昂。猫很牛

要批量难啊，好多零件都得定做，至少也得50-100件，这么小的量价格也会很高。
做这个灯一共花了600多块

，其中有价值200多的的零件没用上（做错+买错+多买+折腾坏的）

。
反正批量的价格会比较高。

master-liu · 发表于 2009-6-10 03:44:36

当时选车灯的时候，也泡过一段手电论坛。发现搞一个理想的车灯还真不容易！首先黄光的3瓦以上LED就不好找，散光片也普遍不理想，倒是驱动电路很好找。最后知难而退，随便买了个3wLED手电装车上

了。

冬天的麦田 · 发表于 2009-6-10 08:53:38

你們都整這麼專業啊~

非NO · 发表于 2009-6-10 11:26:38

有质感，很好！
