强大的新车灯折腾中

一猫儿 · 发表于 2010-12-1 14:52:04

亲，以车会友，扩大圈子。注册一下吧？

您需要登录才可以下载或查看，没有账号？免费注册

×

前不久天黑下了一次山，感觉现在的那个车灯效果还是不够好，于是就有了对车灯进行升级的想法。
先来看看这个即将下岗的车灯，当时是用监控摄像头外壳和手电零件配上部分手工做的零件拼凑出来的东西，且称之为一代好了。灯头那个外壳散热能力有限，不敢上MC-E这样的大功率LED，就用了颗国产的5W四核，实际效果比CREE的Q5亮点儿，但是功耗高了不少。
当时发的帖子：http://www.fengyunbike.com/viewthread.php?tid=10601&highlight=

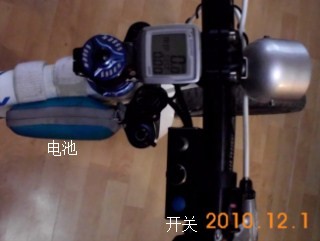

后来又小改了一次，主要是把开关固定在了车把上用起来更顺手，电池包挪到了车架，把横上干净。

一代就说这些，入正题，话说更强大的新车灯-猫二代:[a29] 。

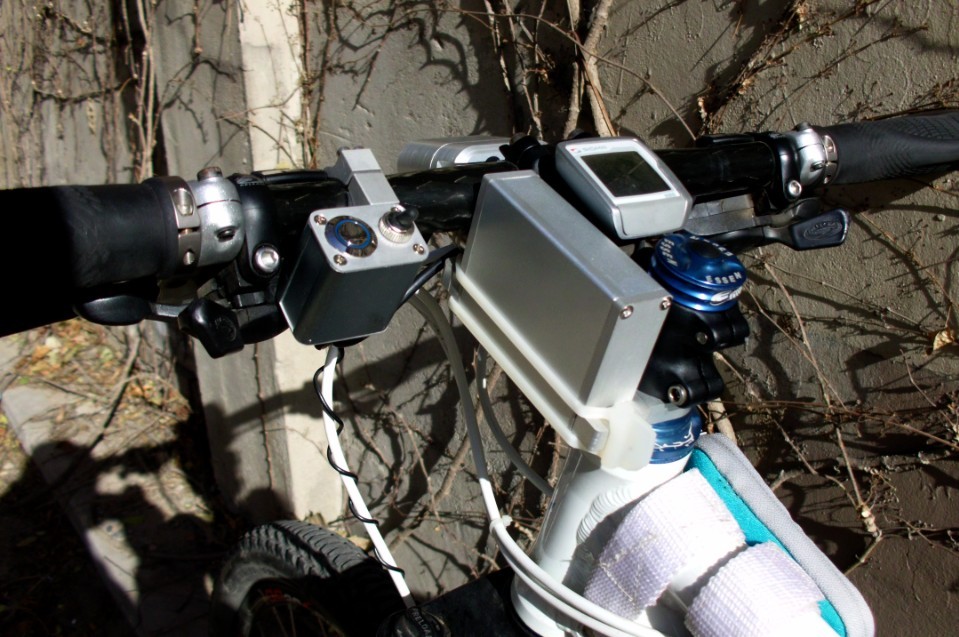

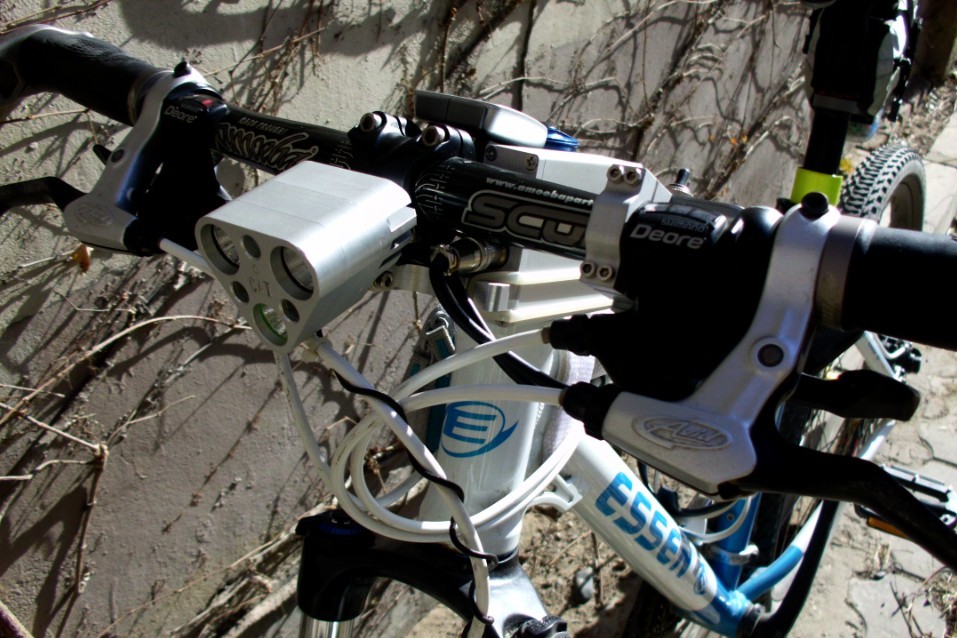

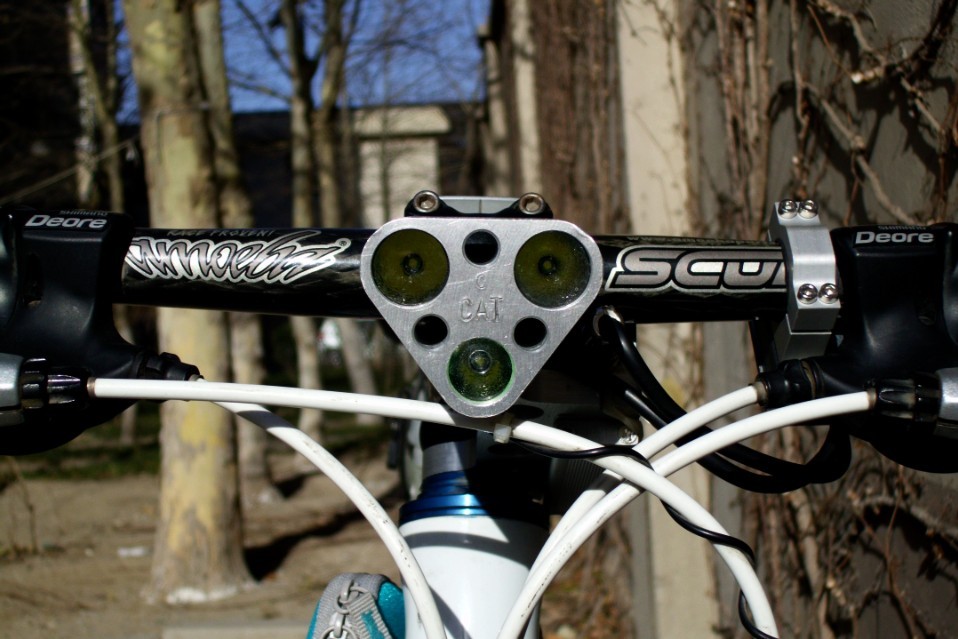

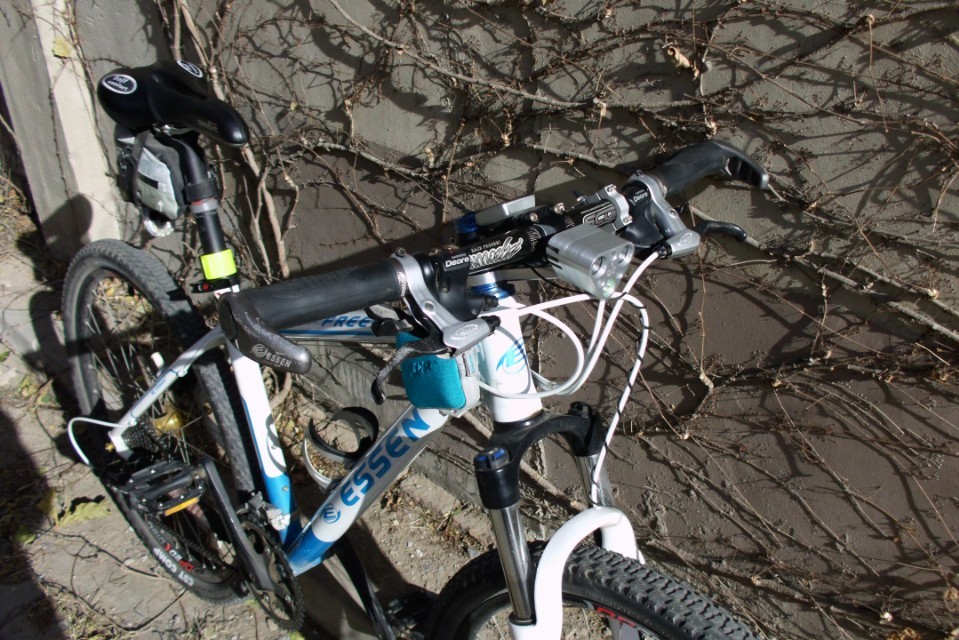

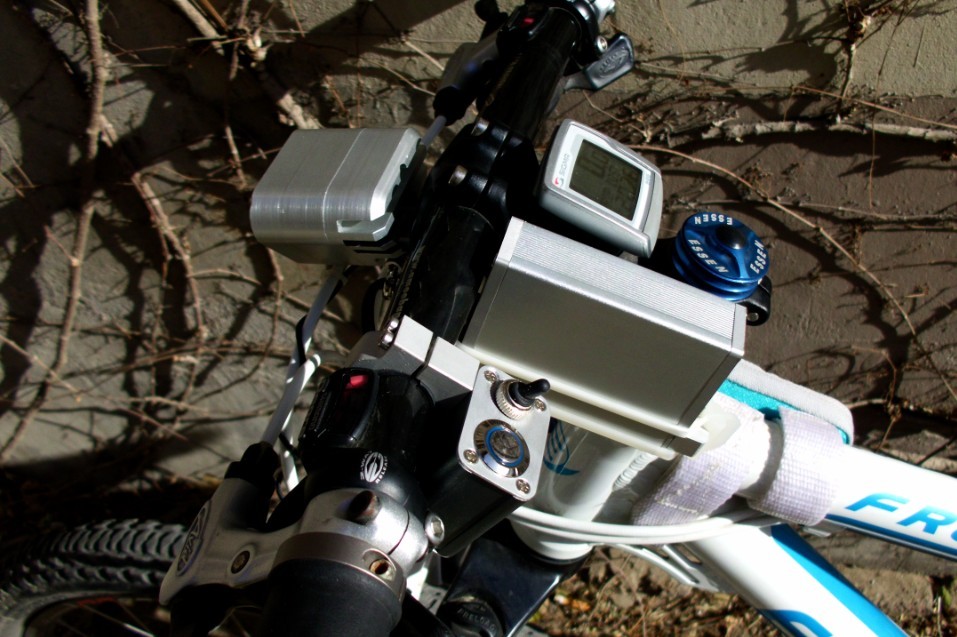

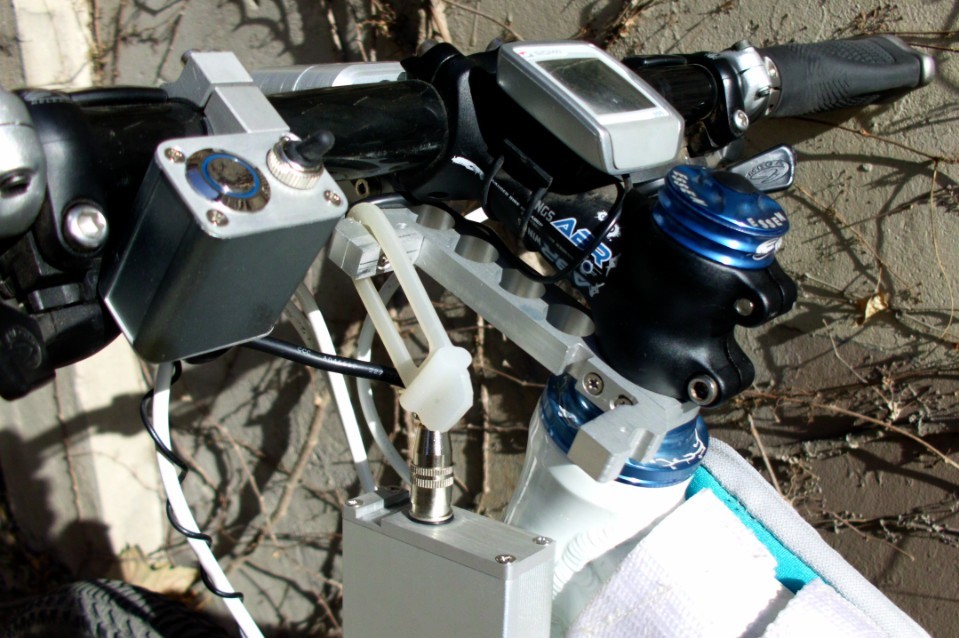

二代是一代的升级版，优点自然也要保留。如利用装在把立下方的支架将灯头居中安装在把立正前方（还是居中的光斑最顺眼），而且灯头低于车把，这样把横上就不会有突起物，以免向前玩儿飞人时带来额外的伤害。开关也是固定在车把上的，这样用着真的很顺手，不必像用手电那样手离开车把去按开关。主要的改变是电池盒的安装，贴到了把立的左侧，也利用灯的支架安装。
该说改变最大也是最重要的灯头部分了，不过因没LED还无法组装起来测试实际效果，我就先不妄加评论了。

先上些加工好的零件图吧：

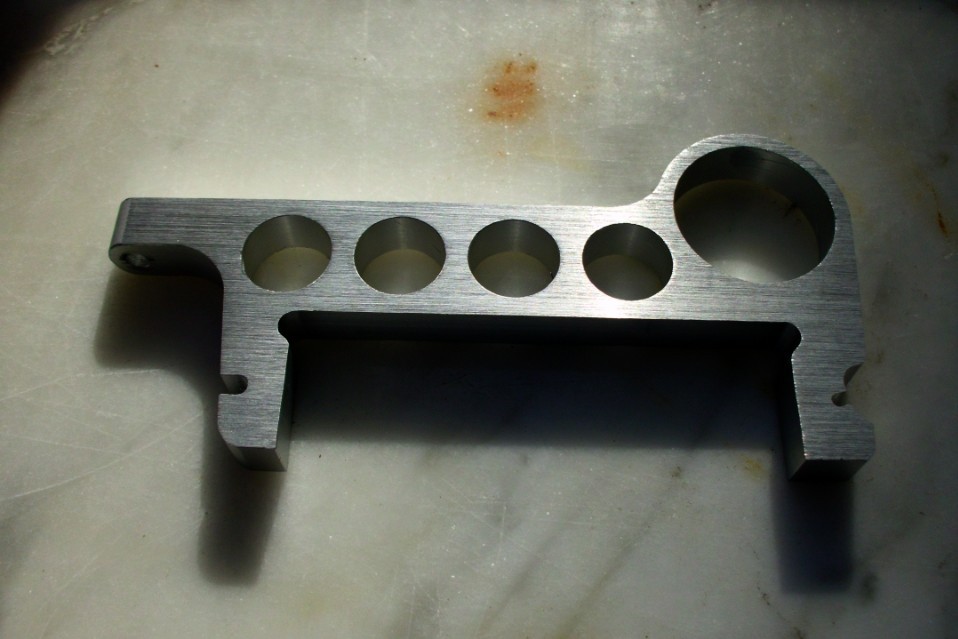

这个就是支架

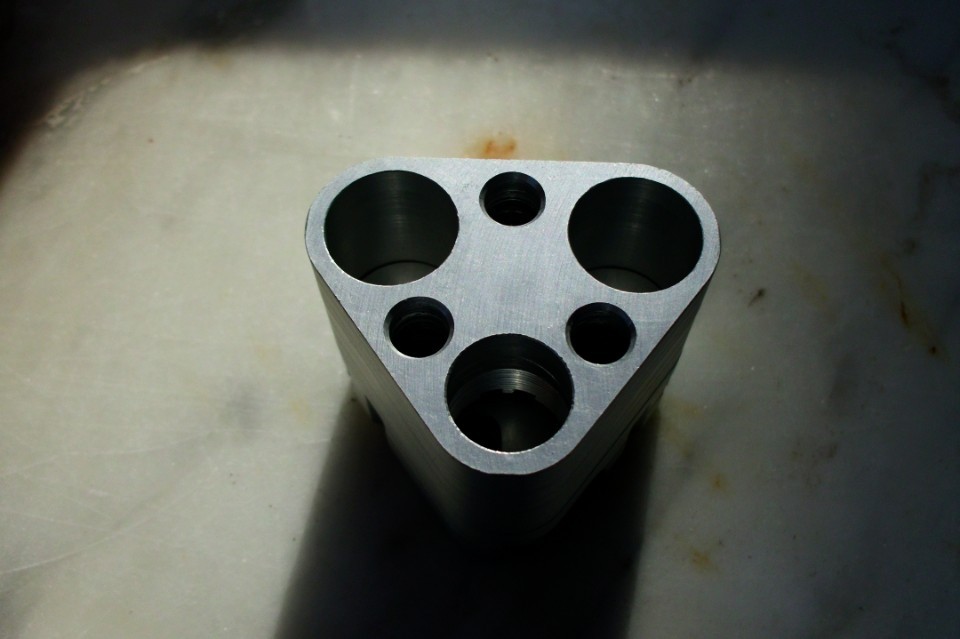

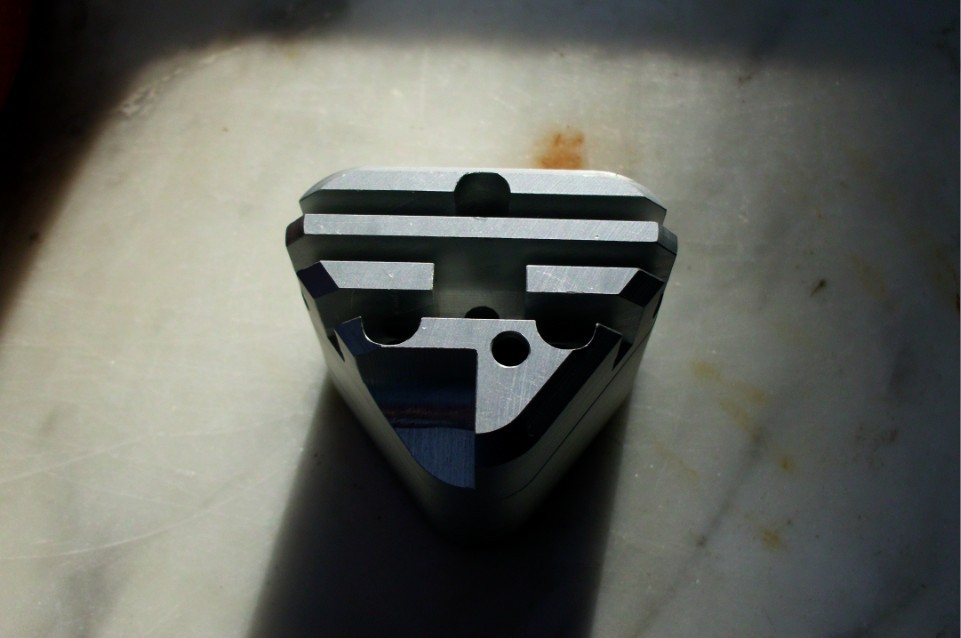

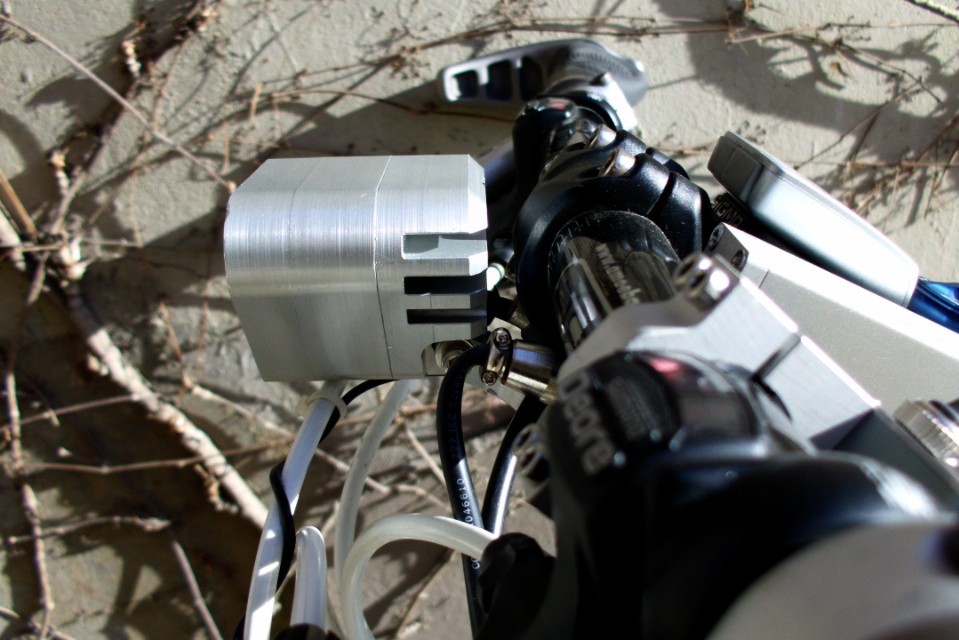

最重要的灯头

电池盒

开关的部分零件

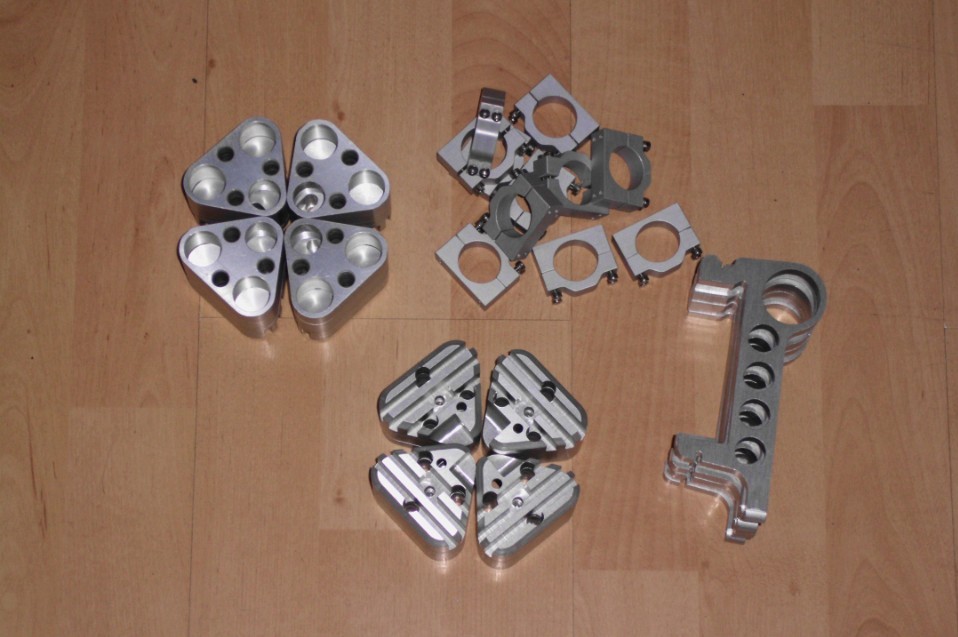

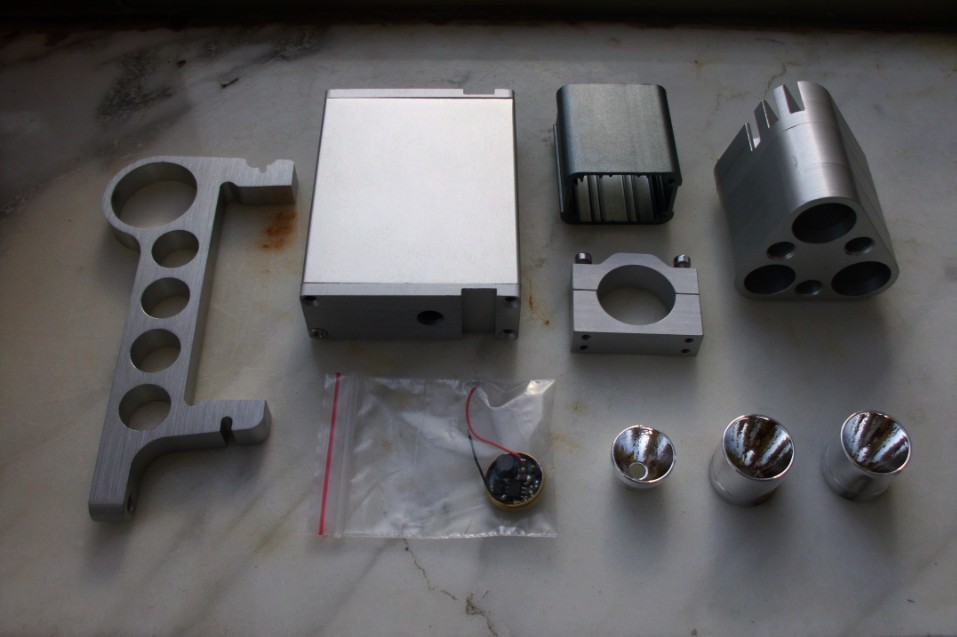

已到手零件的合影

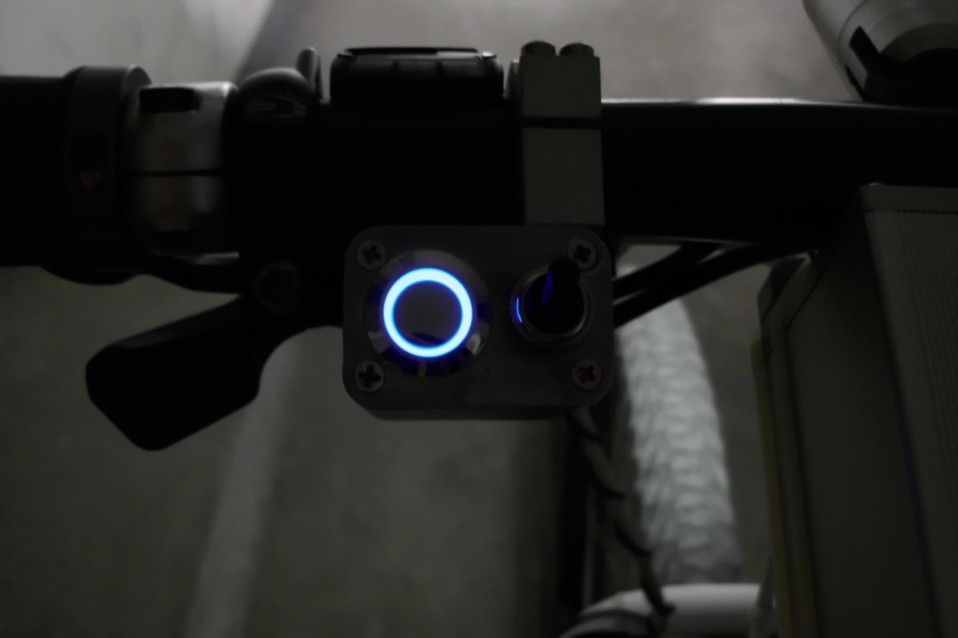

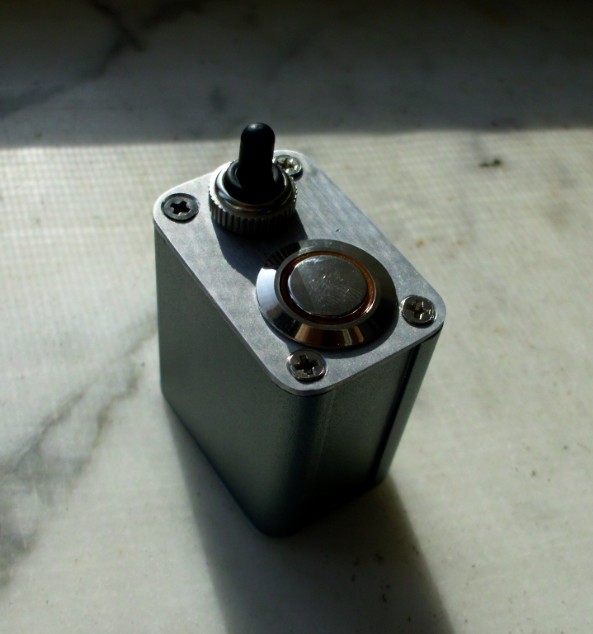

用了三个小时才做出这么个开关盒来，真费劲，还是去定做吧。

进度比较慢，先把灯头装起来试试效果。

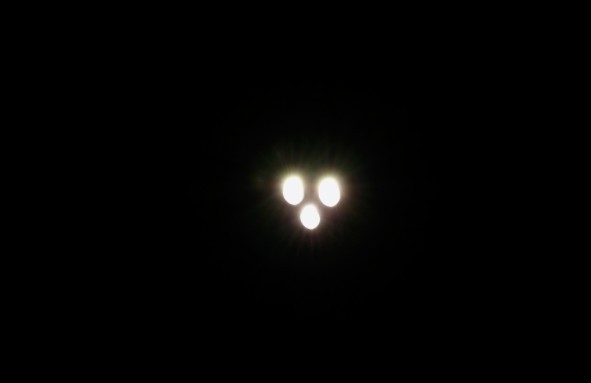

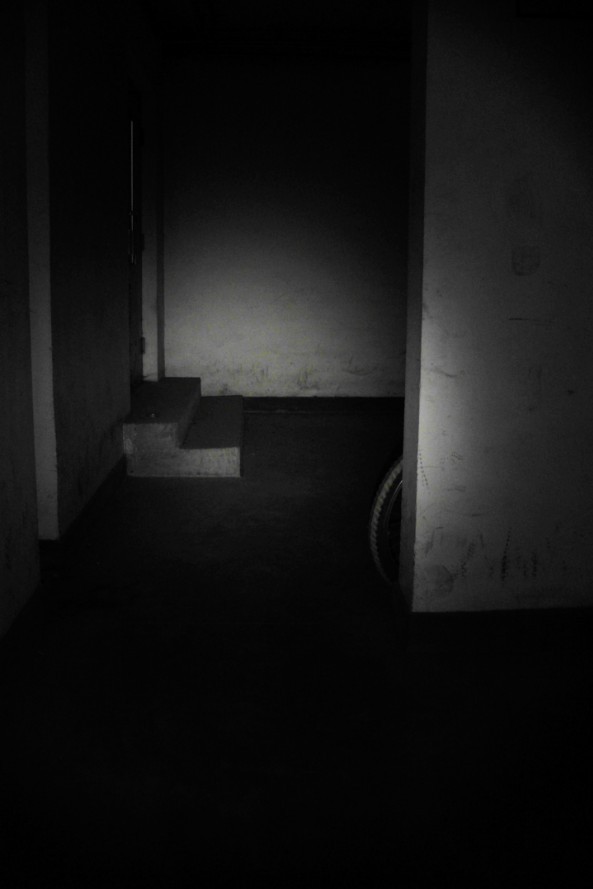

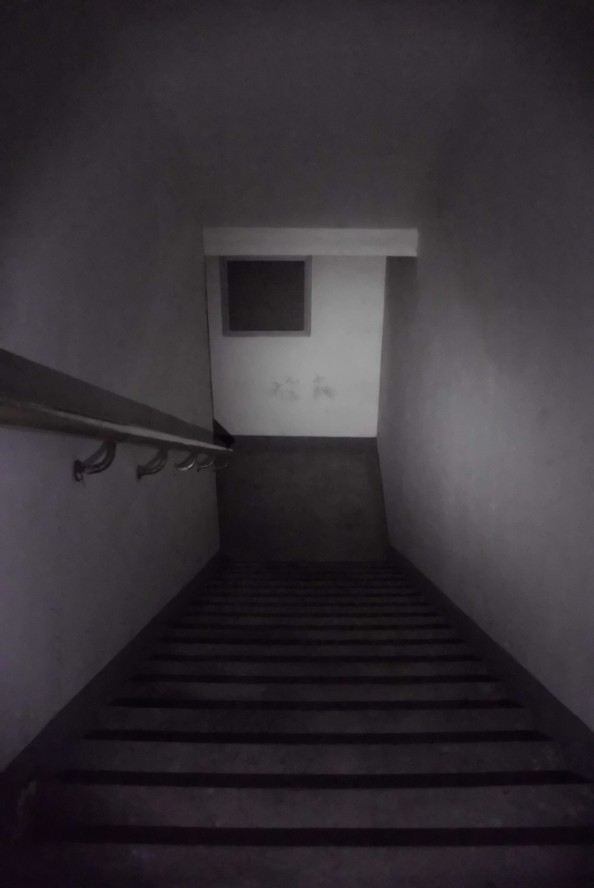

再到楼梯间试试，前面是开近光只有下面那一颗亮，后面是远光三颗全亮的效果，好晃眼啊。

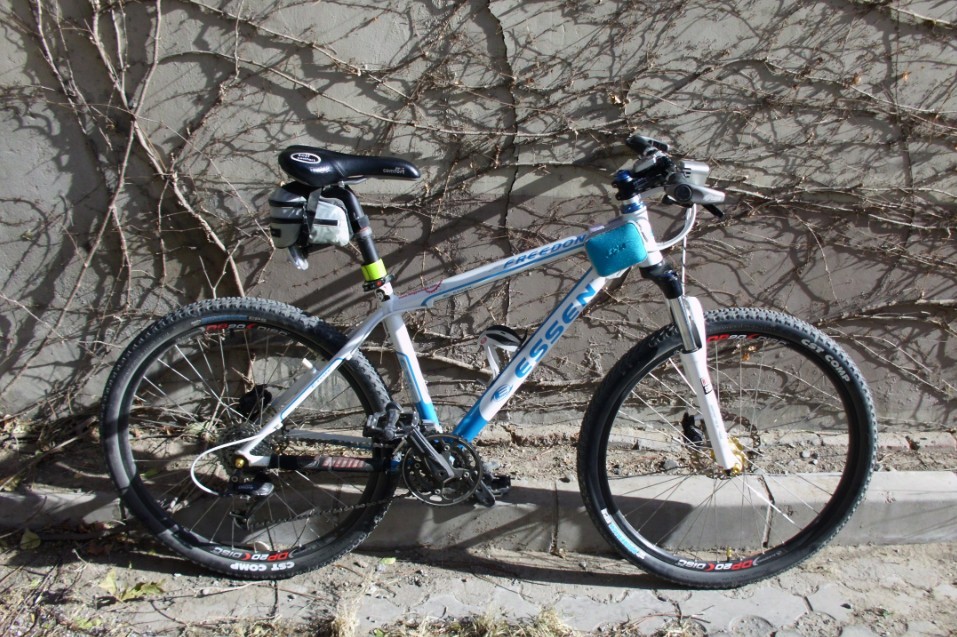

再去买些小配件就能往车上装了

待续...............................
