轻量化多功能头灯—-艾美能特HR20长期使用体验及简测

湘香妹妹

最近一段时间，L型拐角手电头灯类产品可谓是层出不穷，无论是品牌厂商还是DIY厂商都能找出好几款产品。而自从去年年初又重新回归手电圈后便一直对L型拐角手电情有独钟，当时入手的第一只手电便是一款AA电池的L型拐角手电，无论是晚上夜跑握在手中还是夜爬户外戴在头上都十分轻巧方便。最近发现的艾美能特轻量化多功能头灯HR20着实吸引了我的眼球，将近两个月的使用体验感觉此款产品的轻巧便携以及高亮度的性能真算是一款非常不错的产品了。

头灯纸质外盒包装尺寸不大，大概只有12*8.9*4.3cm（高*宽*厚），黑色色调全英文简介描述。

此款头灯光色分冷白光和中白光之分，个人一直是偏向于暖色系，所以首选当然中白光，包装盒背面的白色不干胶标签标注HR20W便是中白光款。打开纸质外包装，内部手电、中英文说明书、Micro USB充电线、头灯带、黑色钢制抱夹、备用O圈以及已经安装于手电内部的原装2600mAh锂电池等一应俱全。

电池已经安装于手电之中了，但是为了包装存储和运输过程中不会意外点亮，电池负极与弹簧之间安放了一片绝缘塑料片，正常使用时将此塑料片取出即可使用了。

看说明书产品特性介绍

·轻量化全金属筒身轻便灵巧

·采用CREE XP-L HI LED 1000流明高亮度输出

·采用1节18650锂电池或者2节CR123锂电池驱动 提供360小时超长续航

·可瞬间调节任意所需亮度 提升户外的实用性

·内置通用USB充电接口，取电方便，永无断电之忧

·内置高级温控模块 根据工作状态和外界温度自动调节亮度输出

·高效率恒流电路 亮度恒定

·电池防反接保护功能

·双面镀膜防刮光学镜片

·航天级铝合金制造

·耐磨的三级硬化表面处理

·头灯带选用优质尼龙弹性材料制作，舒适透气

·符合IPX-8防水标准（水下2米）

·1.5米防摔能力

·尾部倒立功能

在使用18650电池级别的手电中，HR20身材算是非常小巧的了，身高只有107mm，和原装的18650电池相比十分明显。而重量也只有区区48g不到，包含电池在内也只有不足95g，可以说是身材小巧体重轻便。

HR20采用了三段式设计，分为灯头、电池仓以及尾盖三部分，灯头内部正极触电有防反接保护设计。电池仓两端均为端面导电，两端连接螺纹为矩形螺纹

手电灯头镜片采用的双面镀膜防刮高透光率光学玻璃，镀膜颜色为比较少见的淡蓝色，镜面反光杯。

手电整体多处凹形花纹，即增强了表面散热能力又增加了握持时的摩擦系数。开关按键和MicroUSB充电口位于手电顶部并排安置，紧邻两侧则是充电指示灯分别显示充电中和充电完成。同时周围的靓蓝色给了手电一点睛之笔，显得格外漂亮。

而此款头灯手电的最主要的设计亮点便是它的快速无极调光了。此无极调光旋钮置于顶部边缘，无论是用手握持手电还是作为头灯佩戴于头部，都能很方便的快速旋转调节调光旋钮，完成对手电的调光操作。

HR20配备的可调节式头灯带采用的优质弹性尼龙材料，佩戴于头上感觉非常的舒适，具有极佳的亲肤感，并且可根据不同的头围或者装备的外径进行大范围的调节。而中间那段顶端头灯带也可根据个人习惯和佩戴于不同装备上可自行拆卸安装，十分灵活实用。

HR20原厂配备了2600mAh的可充电锂电池，手电顶部设计有MicroUSB 充电接口，借助到处都能找到的USB接口便可十分方便的对电量进行补充。经过几次完全充放电测试，充电电流大概在1A左右，充电时间为4小时左右，2600mAh的原装电池每次冲入电量也都达到2600mAh多。充电过程中红色指示灯亮起，电量充满后绿色指示灯亮起。

湘香妹妹

在USB直充的功能基础上，HR20更能够在充电过程中可以电亮使用，这个功能可以说是更加的实用了。

电池充满电后电压测试为4.18V左右，完全放电后电池电压为3V左右。

手电只有顶部一个开关按键和一个调光旋钮，操作起来也十分方便简单。说明书中描述部分也短短四条便全部概括了：

1、开启/关闭

轻按头灯头部端开关按键，手电亮起，再在开启状态下，再次轻按开关按键手电便关闭

2、调光功能

在手电开启状态时，旋转头部无极调光旋转环便可进行无极调光（顺时针放心调暗，逆时针方向则调亮）

3、使用一键爆闪功能

无论手电筒在任何模式下，按住手电开关按键0.3秒，手电筒立即激活爆闪功能进入爆闪状态

4、爆闪/SOS功能/信标

在任何状态下，长按开关按键超过0.3秒，电筒将会开启爆闪，如果需要选择更多的档位，只需再按住开关按键0.3秒便进入SOS功能。

如需要进入信标功能，便再次按住开关按键0.3秒，如需推出则轻按开关按键便可。

以上的所用功能，只要稍加练习几次便可对手电的操作能够熟练的掌握了。而HR20的一个最显耀的设计亮点便是它的快速无极调光功能，实际使用中非常的实用，并且调节速度确实十分的迅速，下面的动图可以比较直观的感受下快速调光旋钮的灵活性。

手电的亮度变化非常快，并且是连续变化的，只需要手指向左或向右转动调光旋钮便可选择自己需要的亮度。可以说是非常实用的设计优点，当然任何事物都是有两面性的，由此而带来的缺点便是进入爆闪和SOS以及信标模式时的手电亮度会因为调光旋钮所处的位置而决定。直接的说就是说假如当你的HR20调光旋钮旋转到1流明低亮状态时，则在此状态下进入爆闪、SOS以及信标模式后的亮度就是1流明的亮度。那这样的话最受影响的就是爆闪功能了，此时还要再操作一步旋转调光旋钮到最高亮度状态，因为对于使用爆闪功能的时候我们需要的最高亮度的及时响应。而对于爆闪功能的操作设置，个人更喜欢或者说是习惯于快速双击实现。而且根据近两个月的使用体验，此款手电更应该再增加开关锁定功能，因为在日常使用或者携带的过程中会出现误触开关按键的情况，此时便会造成不必要的电量浪费而影响正常的使用。

HR20的整体外观设计还是可圈可点的，即保持了美观又兼顾了身材体积的小巧，面子上做得很是不错。那对于一款实用的头灯手电来说里子更是不可或缺的重要性能了。看看说明书上给的技术参数：

模式	超高亮	超低亮	超高亮到超低亮为无极调光，用户可以随心旋转适合的亮度，而使用手电的续航时间也相应从360小时到1小时45分钟自由控制。
光通量	1000流明	1流明
续航	1小时45分钟	360小时
射程	225米（最大射程）
光强	11200cd（最大光强）
防跌落高度	1.5米
防水等级	IPX-8

续航能力和温升的控制本人也是对手电性能的最关心的参数了，绝对不会放过的两项测试。使用简易热电偶温度计将热电偶探头固定于发热量最大的灯头部位，为了增加热量的良好传递在接触点涂抹了导热硅脂。同时使用带有自动记录功能的照度计对一米左右位置的手电光斑中心照度进行记录，从而测试满电状态下使用原装2600mAh电池的续航性能。热电偶温度计起始温度为28摄氏度。为了同步数据，温度计和照度计都为每30秒钟记录一次数据。

根据记录数据结果，特绘制温度上升曲线图和截取照度续航图如下：

温升曲线图中横轴坐标为时间分钟数，照度曲线中横轴坐标为记录的次数，因为每30秒钟记录一次，所以照度曲线横轴数值除以二便是时间分钟数。

HR20以最高亮度点亮后照度值最高，之后缓慢下降，到第6分钟时则直接陡降下来，然后再以中等亮度输出，然后以此随着时间平缓的降低亮度，直至200分钟时再次快速降低亮度到微亮状态，此时应该是电池电量将近消耗殆尽的状态了。而同步记录的点亮前期30分钟的灯头温度曲线走势正好吻合照度曲线。手电点亮后温度快速上升，到第6分钟时达到最高的61度，然后因为亮度迅速下降而温度也随之降低下来，最后在第20分钟时稳定在了52度，最高温度上升了33度。造成照度输出陡降的原因便是HR20内部的智能温度控制模块根据内部温度情况而进行的主动降低输出亮度从而控制温度的上升。而由此带来的整体中高亮度状态输出照明时间也相应的达到了200分钟左右，效果十分有效而明显。

由此个人感觉HR20的温度控制还是不错的，并且因此带来的中高亮度的续航时间却非常可观，在户外使用中那可是十分重要而有效的用户体验了。

HR20中白光款的光色已经有些暖黄了，正是本人喜好的类型，夜晚户外使用十分适合，实际夜射效果如以下多图可见。

湘香妹妹

综上来看，此款手电设计算是相当不错的产品了，个人长时间携带使用把玩也越来越喜欢。并对这快速调光兴趣颇浓，总想着将手电拆解来看看里面到底是个啥样，怎奈灯头部分除了镜片压环反光杯部分能够取下来，调光旋钮始终未能找到拆解方法。后来和厂家联系沟通调光原理时才知道调光旋钮处是一电位器，而之前一直以为是靠磁环调光。既然不能拆解内部了，那就利用暴露的LED来简单测试下电路效率吧。

之前DIY的手电测试架用着太费劲，尤其是电池测量部分，这次又花费多日自己折腾出来个假电池塞到电池仓中，并能够外部连接电池盒来比较方便的测试电池端电压电流了，灯头部分将LED负极断开，并正负极焊接出测试短线，这样使用优利德的钳表再加一只万用表就可以测试LED端电压电流情况了。

如上图所示，总共四块万用表左下两只分别测试电池端的电压电流，右上两只分别测试LED端电压电流，这样便可简单得到工作时整机功率以及电路效率了。调整合适档位，先将接线连好，看看手电在未点亮时的待机电流情况。见下图最左侧万用表所示读数0.0118mA，即只有11.8uA，待机电流非常小了。

点亮手电分别测试在极亮、极暗和中间两个亮度情况时的电池电压电流、LED端电压电流进行测试记录，如下几图：

根据以上四组测试数值计算输入功率、输出功率及电路效率如下表，此数据测试条件有限，也只能权当娱乐了。

	电池端电压	电池端电流	输入功率	LED端电压	LED端电流	LED端功率	效率
极亮	3.9V	2.55A	9.945W	3.288V	2.52A	8.286W	83.3%
亮度1	3.928V	1.941A	7.546W	3.176V	2.019A	6.412W	85.0%
亮度2	4.031V	0.982A	3.958W	2.925V	1.051A	3.074W	77.7%
极暗	4.158V	9.372mA	38.97mW	2.349V	3mA	7.047mW	18.1%

简单粗暴的测试完了输入输出及效率后，这下该老老实实的了吧，将手电恢复原状，拧紧镜片压环，又可以愉快的带出玩耍了。抽个时间临时起意，带着帐篷睡袋和HR20便去露营了，由于出发时间比较晚，到达营地后都以天色混黑了。不过依靠这HR20，搭建帐篷、埋锅造饭都不受太大影响，使用非常方便。

湘香妹妹

这次水库边上露营行程太仓促，早上匆匆的收拾了下便离开了，居然忘记顺便在水边测试下防水性了，不过幸亏没有在哪里测试，因为后来回家将此手电点亮后扔进满水的花瓶里单独测试防水的时候，这货居然冒着气泡沉下去了，然后没几秒钟就挂了。当时我的内心是无比的那个啥的，自己都还没反应过来，还纳闷呢：咦，怎么不亮了。过手过那么多只手电，放水里头一次遇到这种情况。于是在手电灭掉后5秒钟才想到要把手电捞出来。

打开手电尾盖，然后就水就从电池仓里面流了出了，当时我不自觉的发出了一声惊讶之声：我勒个去。仔细检查才发现，这只手电没做防水处理，和商家沟通后得知原来是调光旋钮里面有两个穿线过孔未点胶造成内部电池仓和外面直接连通了。手电和电池晾晒了整整一天后，从新装配起来尝试着看还能不能正常工作，还好一切又恢复如初了，亮度调节、个模式切换都没有受影响，看来虽然手电进水但是电路和电池质量很可靠了。个人感觉此次进水情况应该还是生产把控不严造成，属于个例吧，而并非设计性缺陷，个人对此手电的功能设计和实际使用效果还是非常认可的。于是沟通后更换一支，同时得知此款手电又新增加了橘皮反光杯版本，泛光效果要比光面杯效果好些，遂再来一只橘皮反光杯版本的同型。

等待几日后终于到手，橘皮杯版本包装为了和光面杯版本有所区别在包装盒正面贴一白色标签，手写OP两字母。包装盒内部配件与光面杯版本无异。

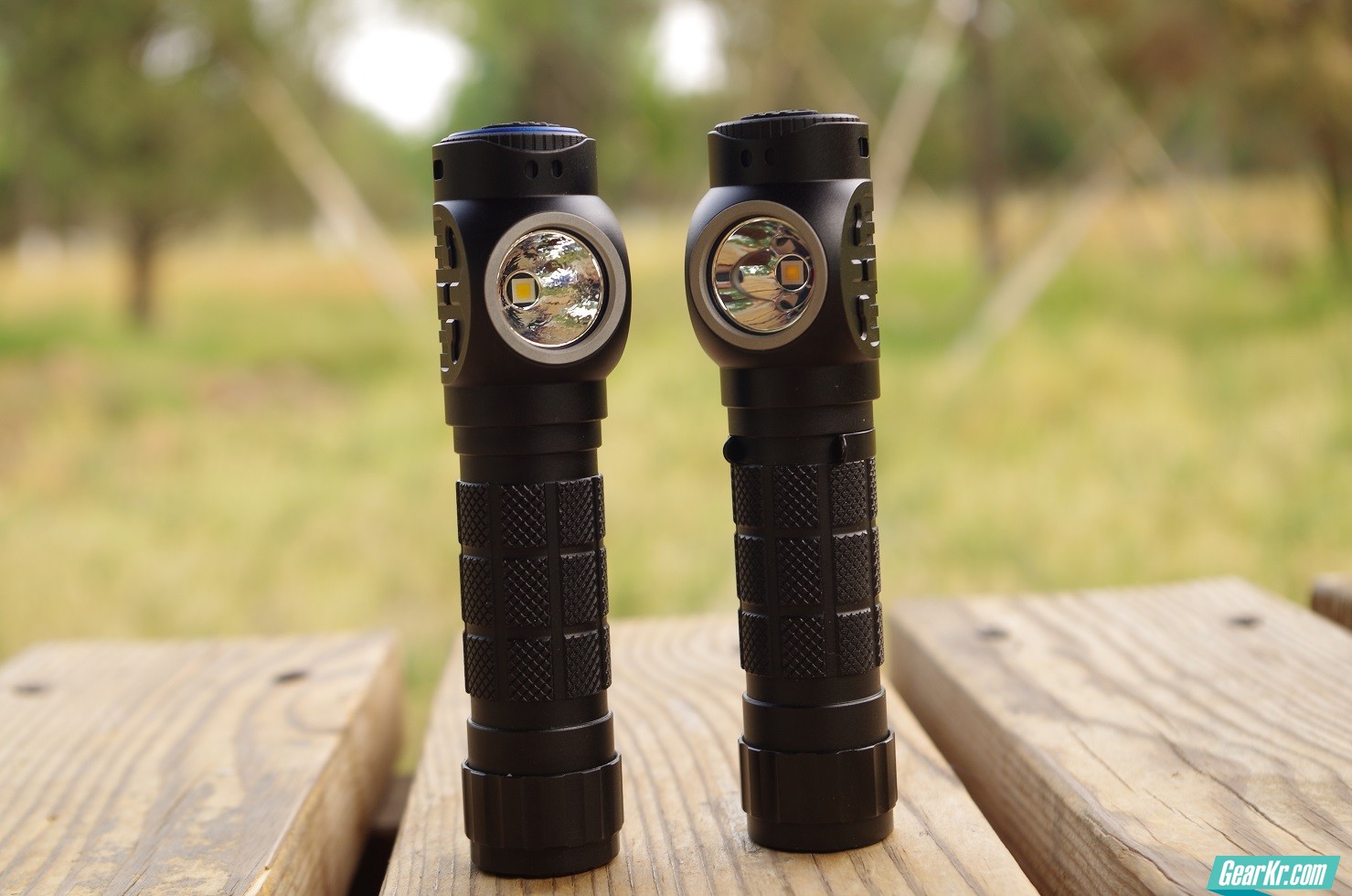

仔细观察后，两者差别只在于反光杯上，见下面几图可对比一下。

下面通过两只手电一米左右光斑对比效果看出，橘皮杯款光斑面积比光面杯光斑稍微大一些，当然因为光斑距离太近，差别不是很大，但是通过测试相同距离的照度值也可以做成比较直接的对比效果。

上图中左侧为橘皮反光杯，右侧为光面反光杯。

上图中的两组照度曲线是在相同距离位置处分别放置光面反光杯版和橘皮反光杯版手电测试得到的。左侧凸起曲线为放置的橘皮反光杯版本，右侧凸起曲线为光面反光杯版本。从曲线也可以看出因为橘皮反光杯版手电的泛光效果更好一些，造成照度值要比光面反光杯版本的照度值偏低一些。

再来看看橘皮版的夜射效果吧

当然这下两个手电是都要过水泡一下才放心了，两只手电泡进20多厘米深的花瓶中，半个小时左右依然如初，取出后电池仓内也未见进水痕迹，这下总算放心了。

拍摄的视频链接如下

http://v.youku.com/v_show/id_XMjg2MDk5NDM4MA==.html?spm=a2h3j.8428770.3416059.1

最后，整体来说艾美能特HR20的功能设计及操作方式都是非常值得肯定的，操作灵活，调光迅速，体积小巧，重量轻便，无论是当做头灯还是日常EDC都是非常不错的选择。个人尤其喜欢的调光旋钮设计，真是非常实用非常快捷。当然个人感觉旋钮的设计也可以有提升的空间，把旋钮设计的外边增加几个突出的结构，应该能更方便调光操作。而对于进入爆闪功能长按0.3秒的操作方式，个人还是更喜欢快速双击操作。以及要是增加开关按键锁定功能就更加实用了。当然不得不提的是产品的质量管控还是有待加强，毕竟手电没做好防水还是很容易简测出来的。
