       在风云团购了Holux Funtrek 130 Pro之后，跑了一次高崖口。这两天又倒腾了一下ezTour Plus和ezTour Planner。 两个软件用的都是3.1版。说实话ezTour Planner还是一款不错的软件。可惜由于某些众所周知的原因，生成的gpx数据有偏移。

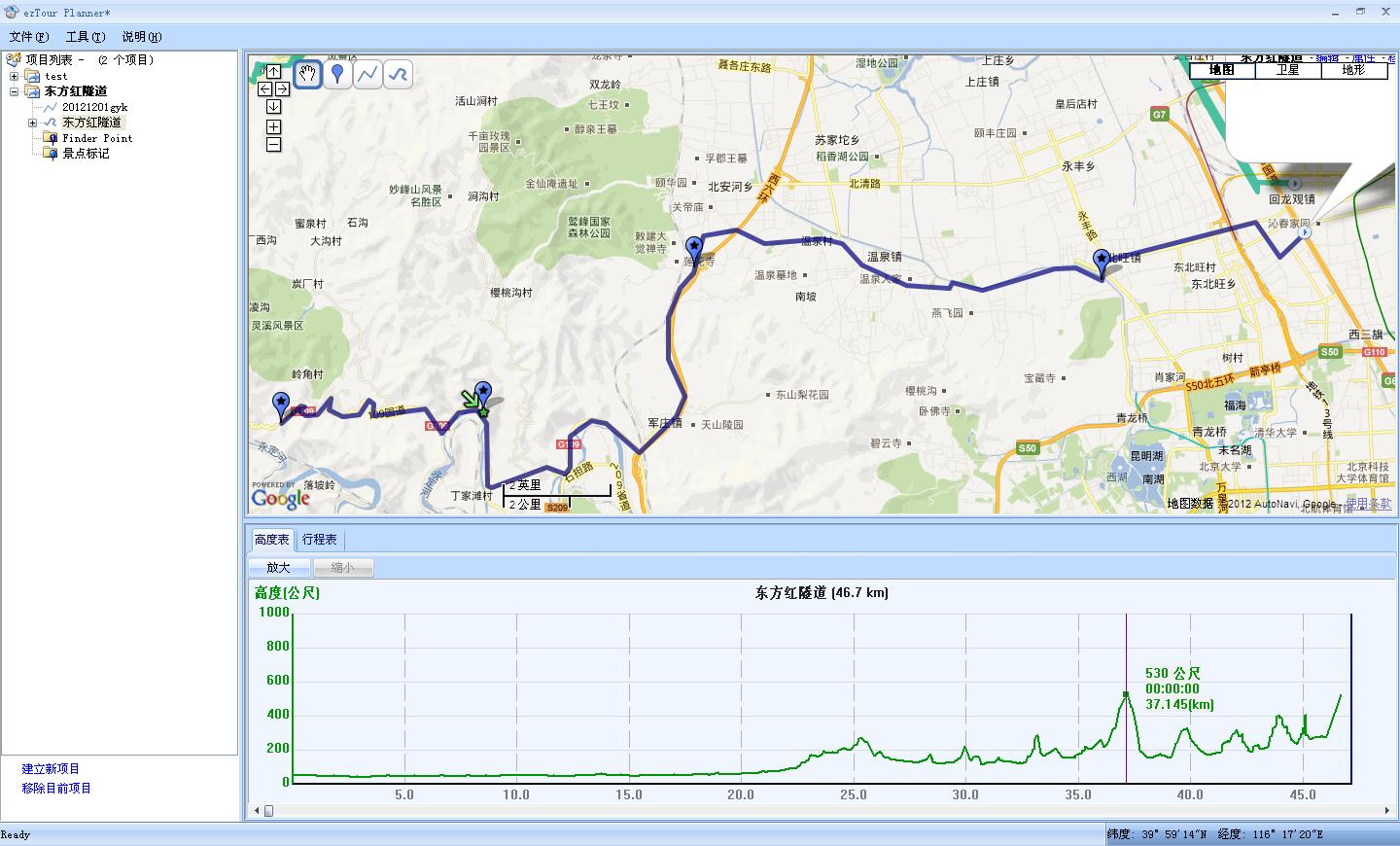

      下面这张图是从西三旗到东方红隧道的轨迹。但是可以看到37.145公里处的海拔达到了530米，这是和实际情况不符的，说明ezTour Planner定制的数据是有水分（偏移）的。

东方红路线有偏移

       再看下面这张图，这是把上周去菩萨山时用 Funtrek 130记录的gpx数据导入到ezTour Planner后，显示出来的画面。可以看出轨迹是和地图没有吻合。既然Funtrek 130记录的数据是真实的。那么肯定就是ezTour Planner有点不诚实了。。。

高崖口路线有偏移

        再把ezTour Planner定制的gpx数据导入到谷歌地球里面，同样可以看到是有偏移的。再次证实ezTour Planner篡改了数据。

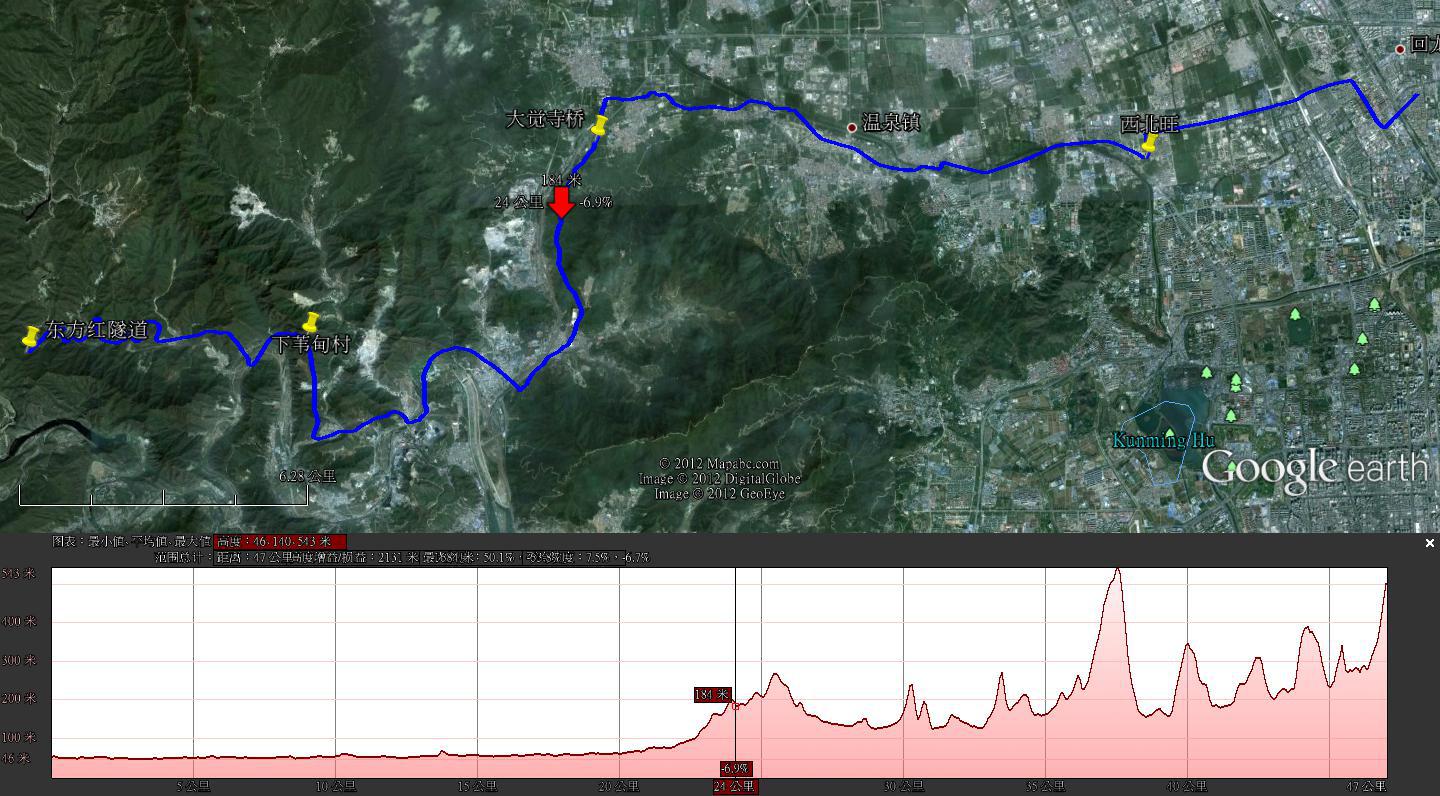

用谷歌地球确认偏移

        如何利用ezTour Planner去定制没有偏移的gpx轨迹数据呢？不能让这么好的软件浪费了。{:soso_e113:}何况，软件也是花了{:soso__5656488948234242353_2:}的。。。

骑有此理

步骤1. 用ezTour Planner生成有偏移的gpx数据。假设生成文件名为dfhplanner.gpx。神马，不会？赶快看说明书。。。
步骤2.找谷歌或者度娘去下载zGPSconv软件。这个软件很强大，可以把位置（经度和维度）的数据纠偏。

                                                            zGPSconv长的很朴实，但是很能干。。。赞一个！

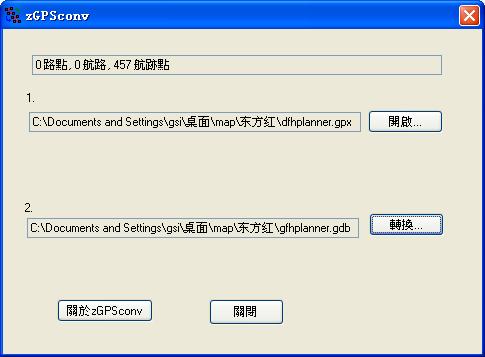

zGPSconv

        这个步骤不能一步到位。要分两小步走。一口是吃不了胖子的。{:soso_e112:}
        首先要把dfhplanner.gpx转换成MapSource 文件(*.gdb)，然后把MapSource文件(*.gdb)作为MapSource加密文件(*.gdb)转换成gpx文件。假设最后转成的文件为dfhplanner-conv.gpx。
        总之dfhplanner.gpx-->MapSource.gdb-->dfhplanner-conv.gpx. 这时候就小功告成了。
        为什么不是大功告成了呢？因为这个软件只能纠偏位置（经度和维度）数据。gpx文件里面的高度数据纠偏不了。

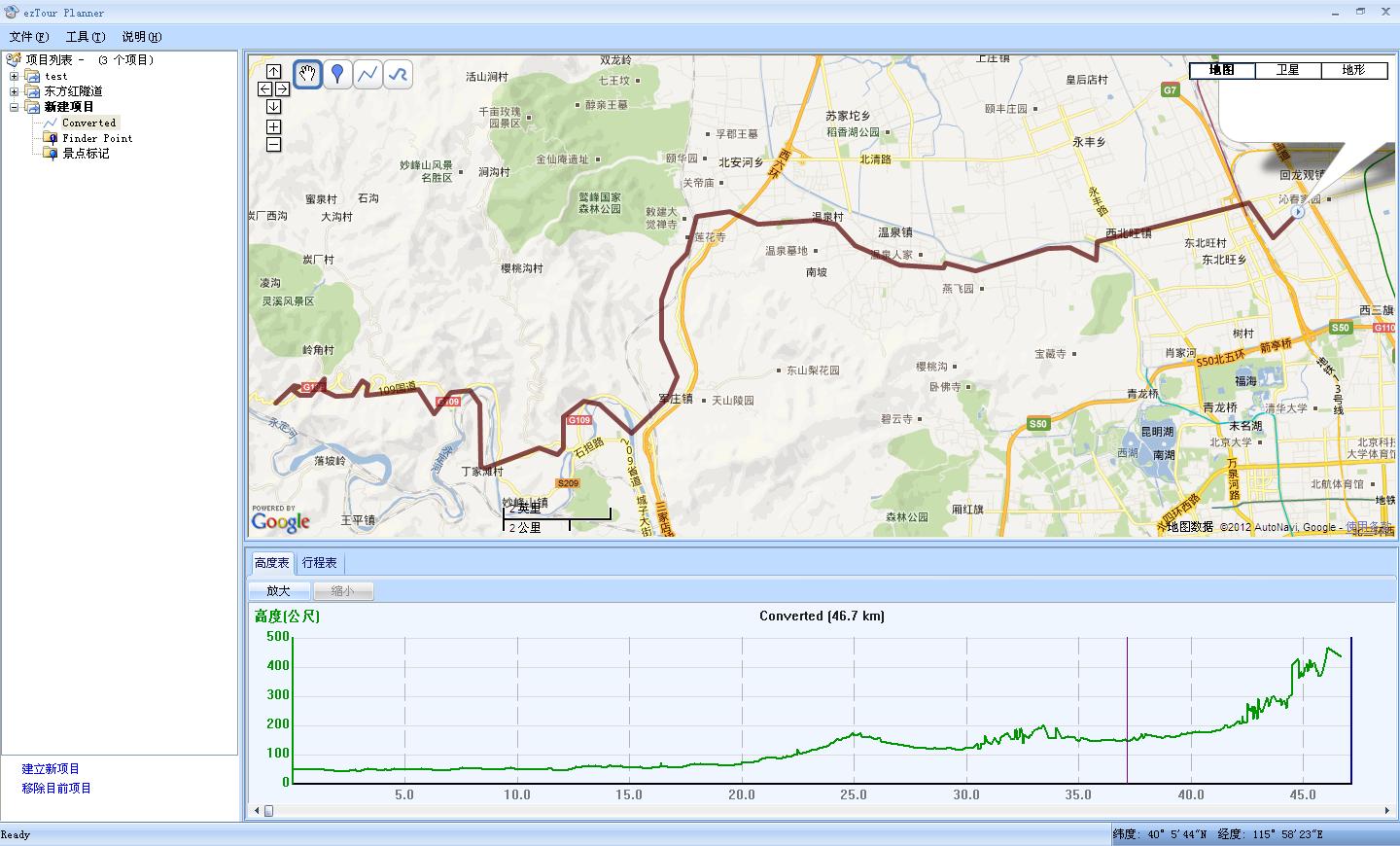

        用ezTour Planner打开dfhplanner-conv.gpx，可以看到轨迹确实被移动了。注意，这时候轨迹是正确的。但是。。。看下面的高度图似乎也是正确的，难道高度也被改过来了？其实ezTour Planner不是直接读gpx文件里面的高度来画图的，而是根据坐标重新计算了高度。所以别被迷惑了。

用Planner确认纠偏后数据

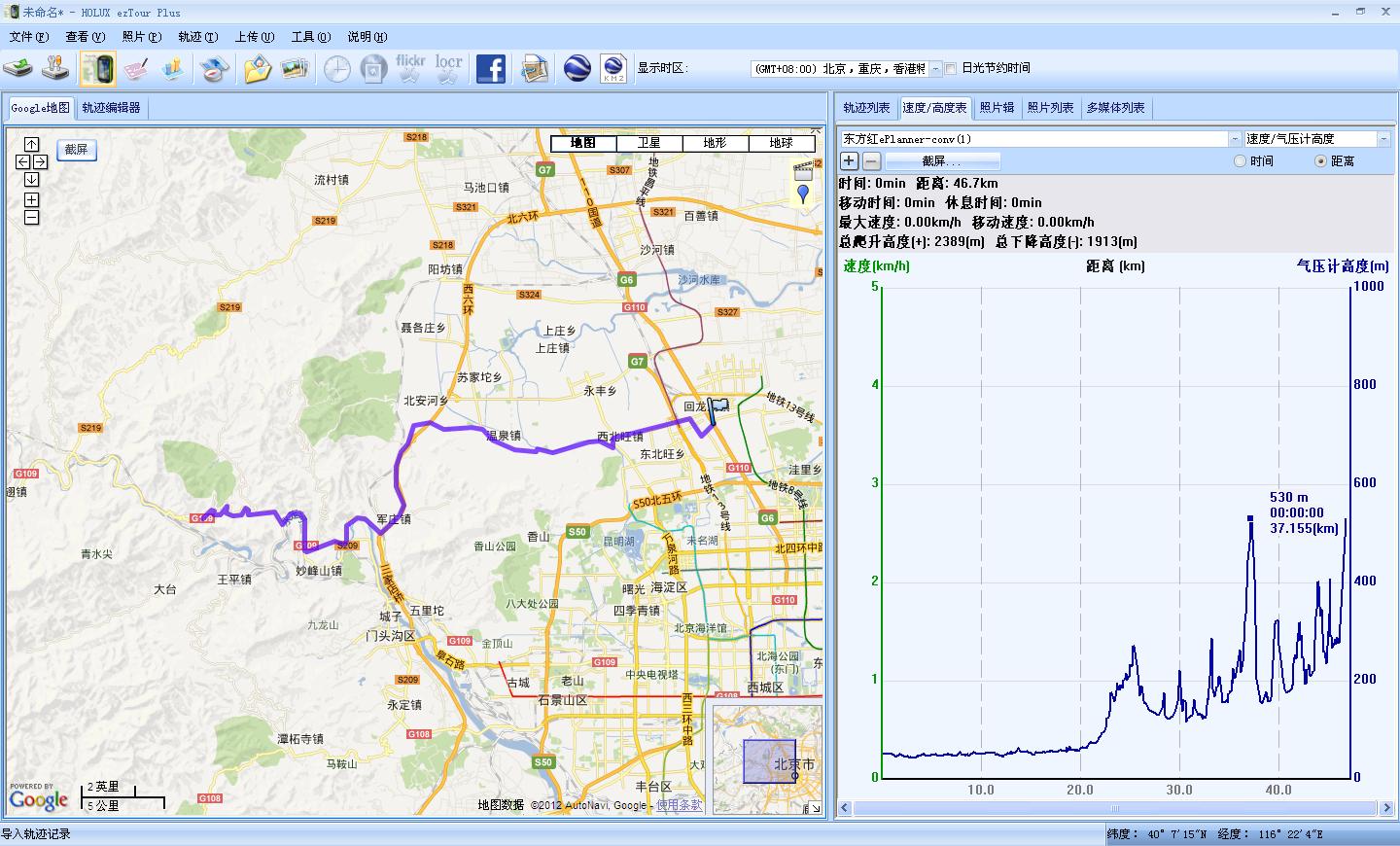

    再来用ezTour Plus看看dfhplanner-conv.gpx吧。可以发现位置已经被纠偏，但是高度确实没有变化。注意，ezTour Plus表示的高度是gpx文件里面记录的高度，这一点和ezTour Planner是不同的。

用ezTour确认纠偏后数据

骑有此理

步骤3. 让ezTour Planner把高度再计算一次。为了达到这个目的，我们要对ezTour Planner施展一点骗术。

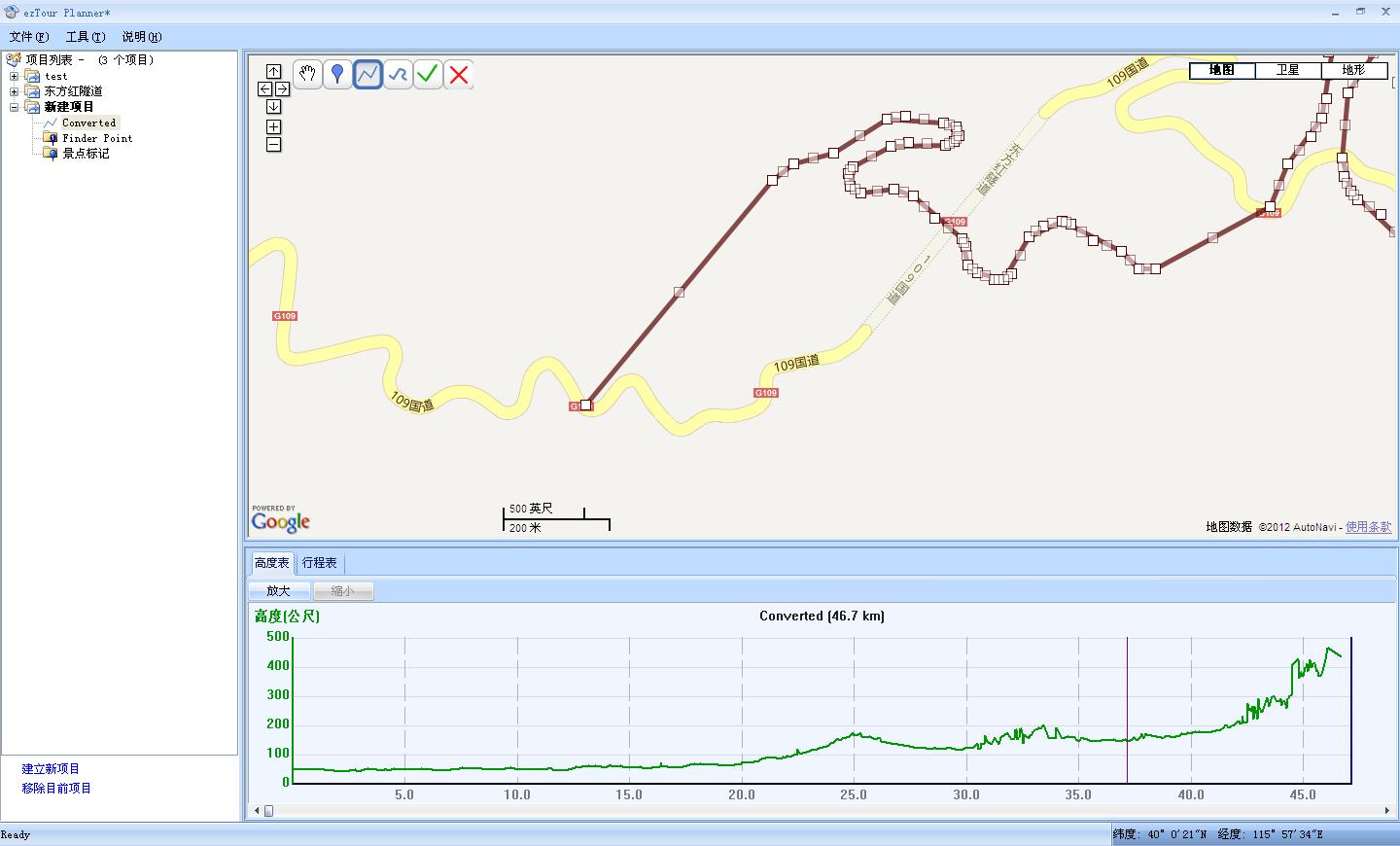

           首先用ezTour Planner新建一个项目，然后把刚刚转换好的dfhplanner-conv.gpx导入ezTour Planner的新建项目中。移动鼠标到轨迹上，然后点击鼠标右键选择编辑。可以看到轨迹显出了原形，何方来的{:soso__2030067614260335981_1:}？原来是折线。{:soso_e113:}只要把折线的任一段修改了，然后再用ezTour Planner保存的话，ezTour Planner就会用位置数据把高度重新计算一次。既然位置的数据都已经被纠正过来了，ezTour Planner当然会乖乖地输出正确的高度数据啦。{:soso_e104:}

选取一段线

       选哪一段呢，建议选最后一段。看上图的最后一段。打算把最后一段删掉，然后再加上相同的一段折线。然后保存数据。再然后把两条折线合成一条。这样正确的高度数据也有了。轨迹还是一条，并且和以前的基本一样。看下图新增加了一条折线，这条折线和原来折线的最后一段完全重合。其实，如果不介意轨迹少一段，或者用ezTour Planner画轨迹的时候预留一小段待删轨迹的话，直接把原来轨迹删掉一段，然后保存会更简单。

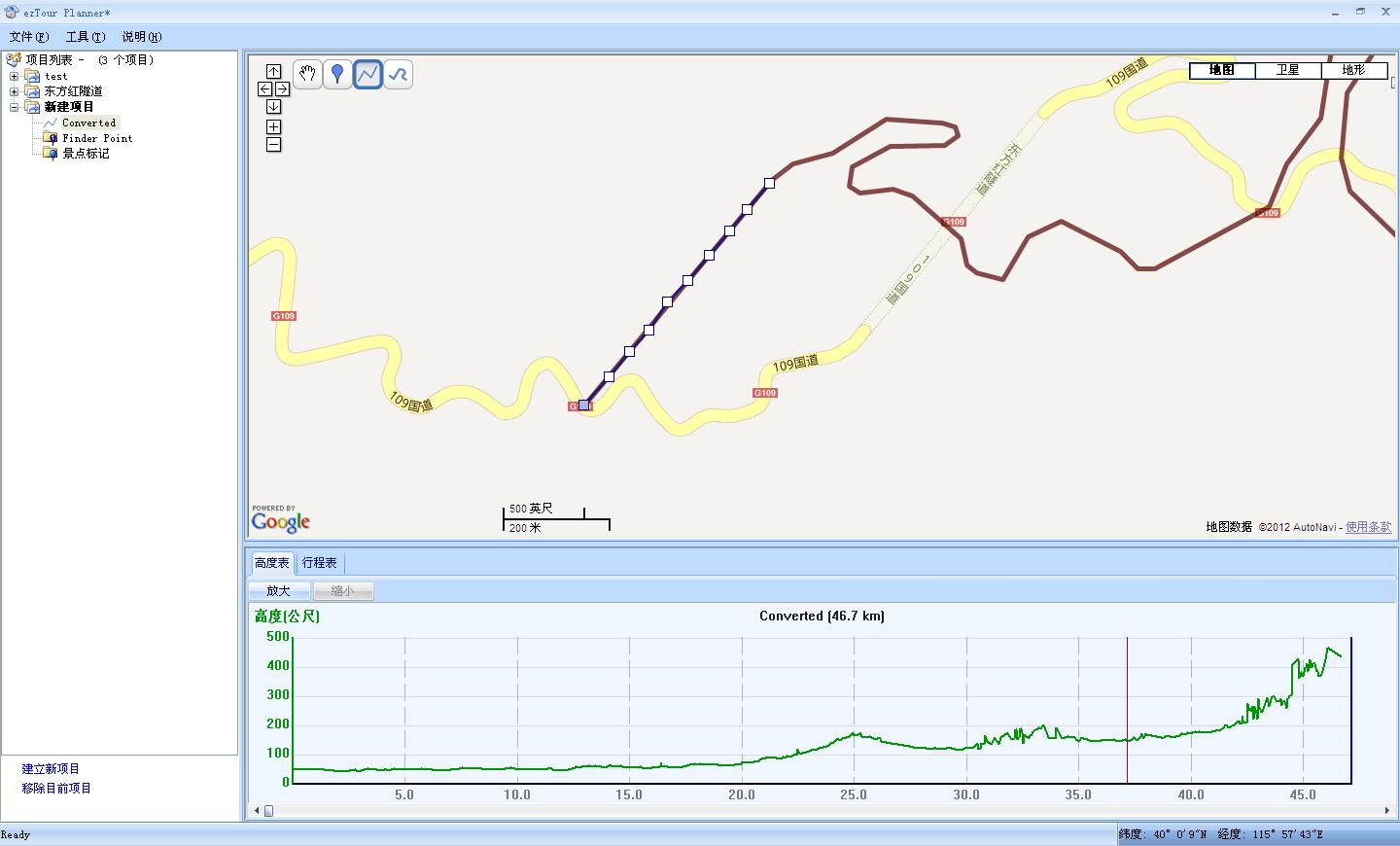

画新折线

       接下来就是删除原来折线（轨迹）的最后一段了。进入编辑原来的轨迹的模式，然后用鼠标点击一下轨迹的末端的小方块，然后按一次地图左上方一排小图标中的勾号图标即可。从下图可以看出，折线已经变成两条了。但是两条折线的形状和原来折线的形状完全相同。

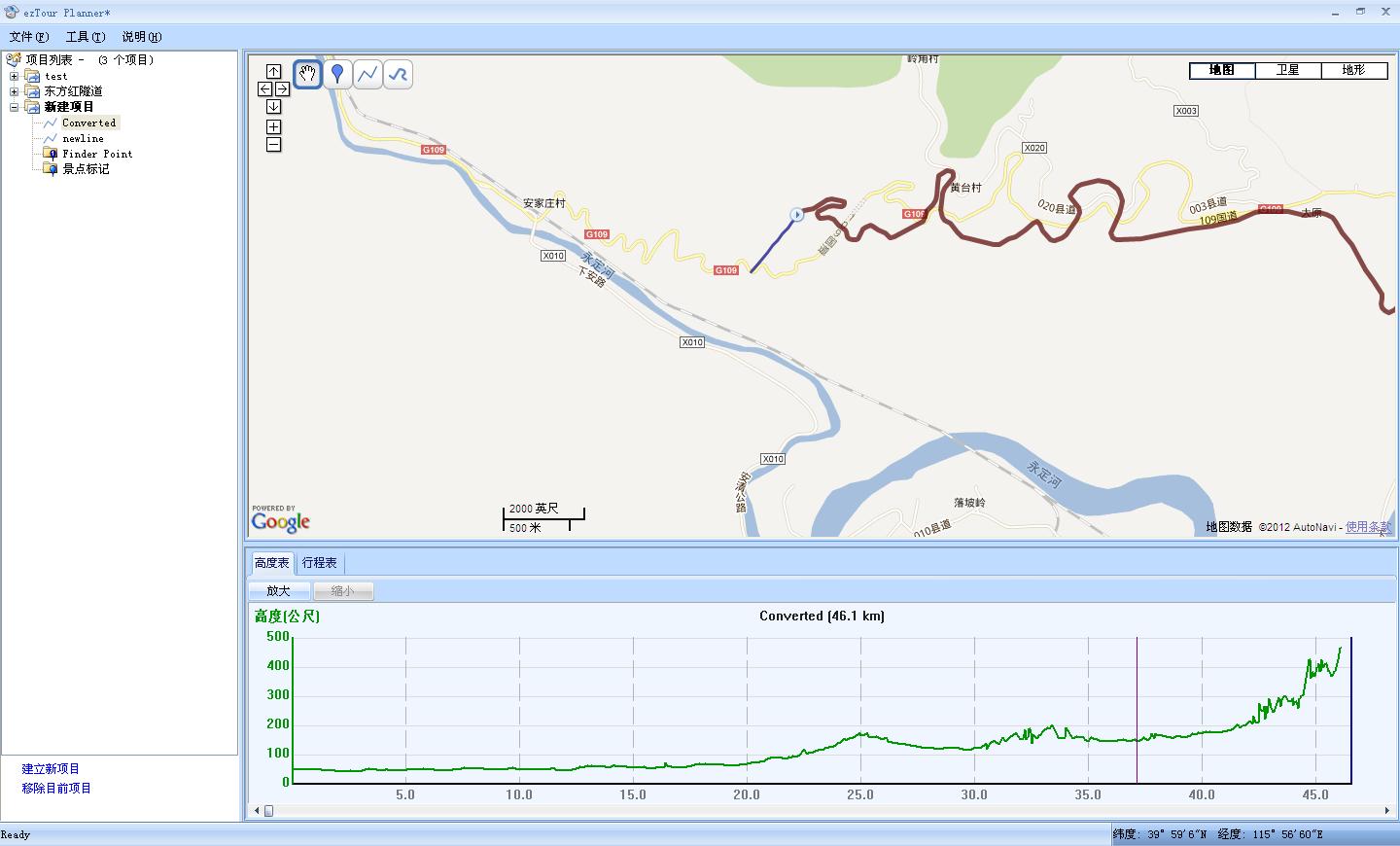

消除原来折线的最后一段

骑有此理

步骤4. {:soso__10664481071791134930_1:}大势，合久必分，分久必{:soso__13367593538879104012_1:}。把刚才的两条折线合成一条。
          方法有二。
          一个是用ezTour Plus导入刚才生成的数据（假设名字为dfhfinalbefore.gpx），然后把两条折线轨迹合并，然后再保存为新的文件dfhfinal.gpx。
          还有一个方法是直接用编辑器打开gpx文件。然后给它动点小手术。{:soso__8747388277211538114_1:}
          下图就是打开的dfhfinalbefore.gpx。

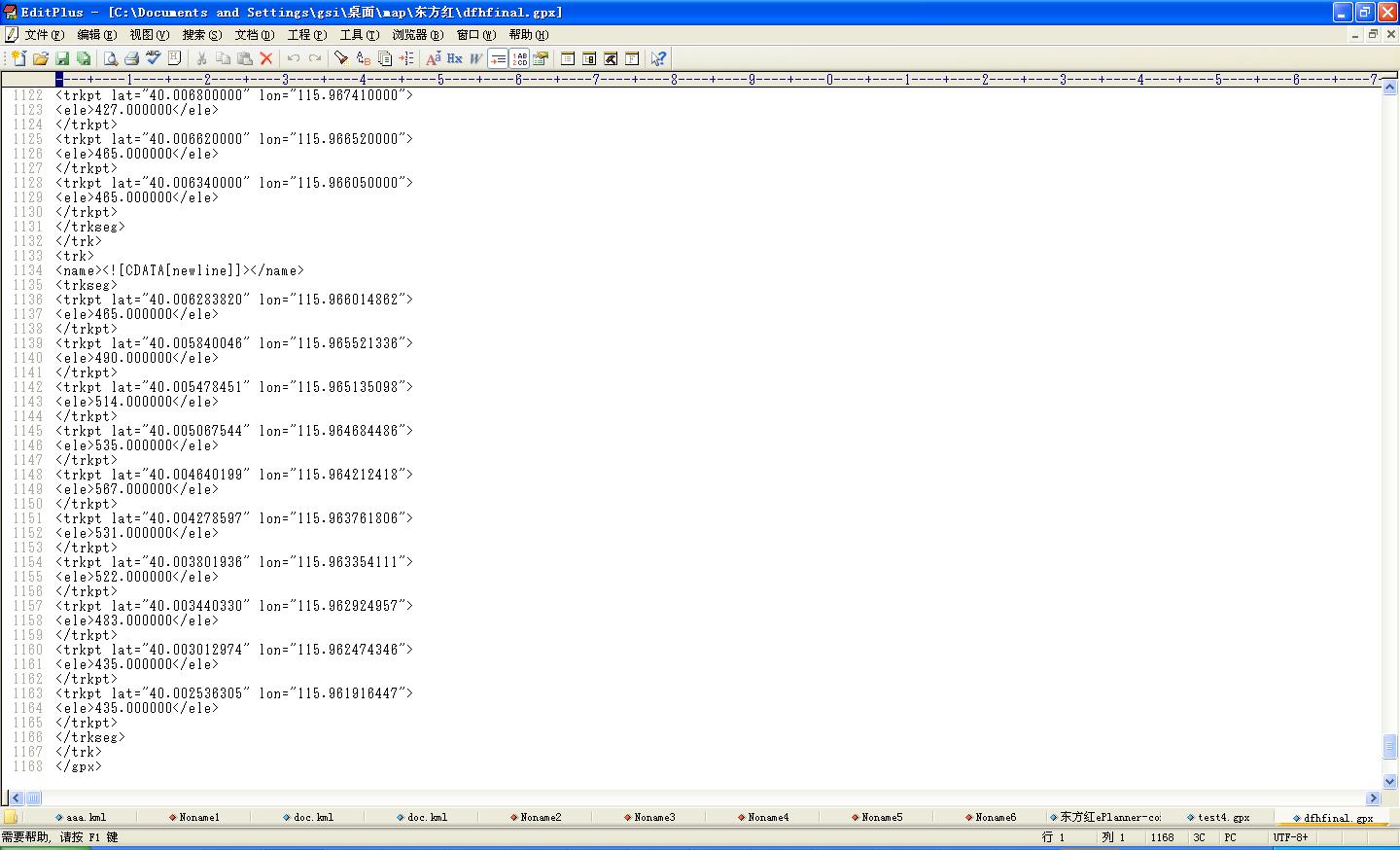

final修改前

          把
                      <name><![CDATA[newline]]></name>
                      <trkseg>
          和
                      </trkseg>
                      </trk>
          这几行删掉，然后保存为dfhfinal.gpx文件。最后如下图所示。

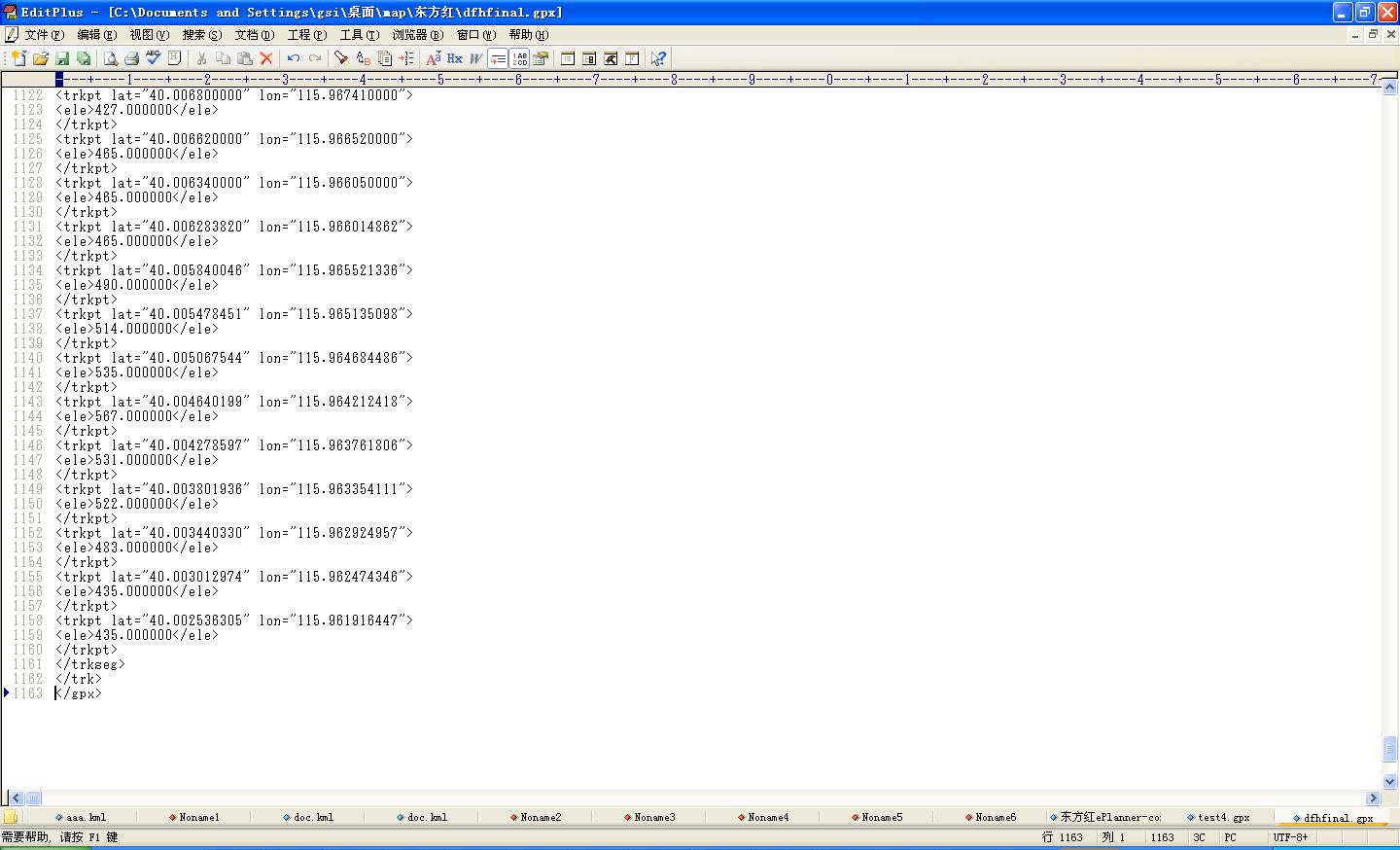

final修改后

骑有此理

步骤5. 检验胜利成果的时候到了。{:soso__645456110203767001_1:}

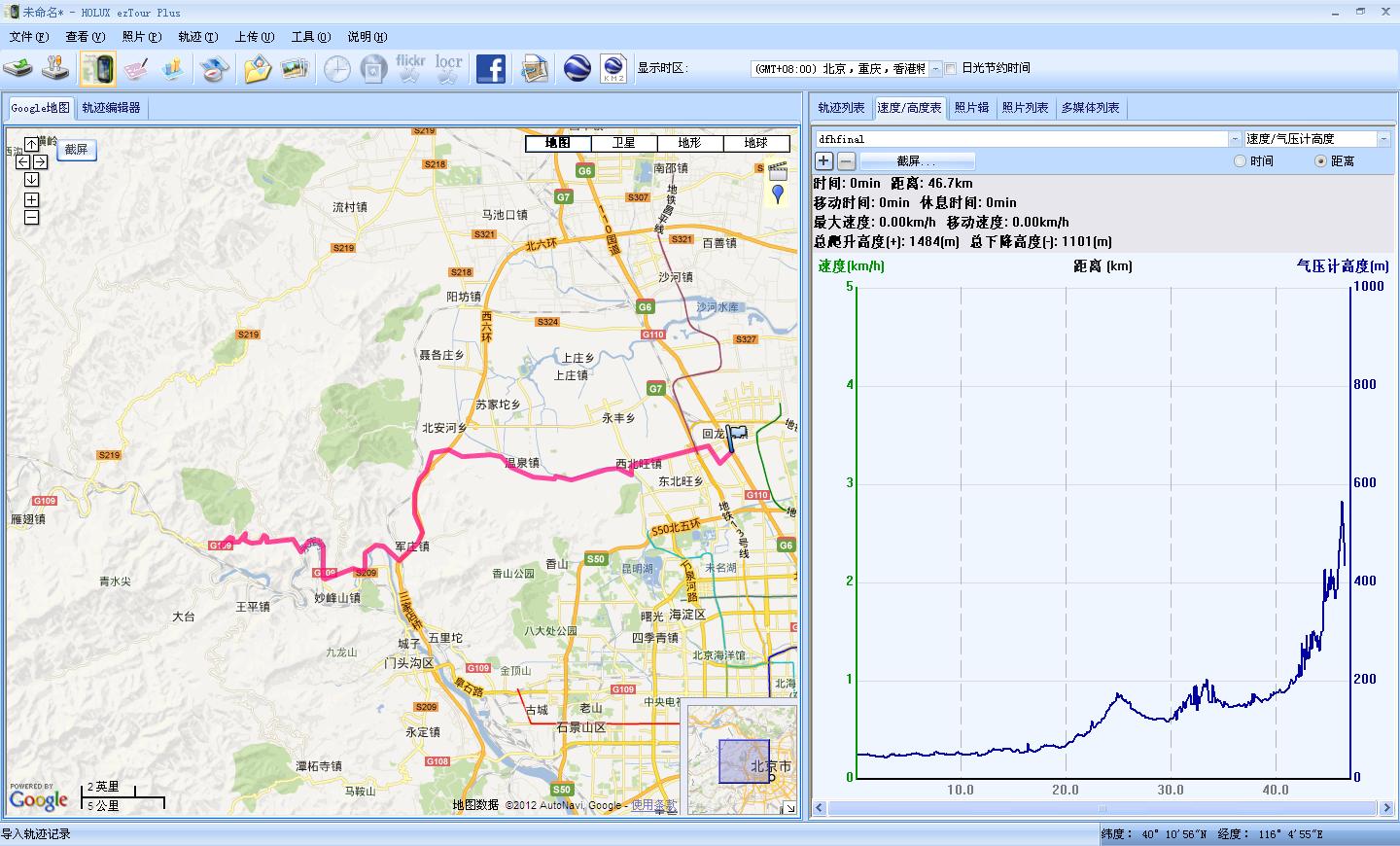

       把dfhfinal.gpx导入ezTour Plus，可以看到位置和高度都OK啦。{:soso__12805514376079907330_1:}

用ezTour确认最终结果

        再来调查一下谷歌童鞋的反映如何。把dfhfinal.gpx文件直接{:soso__15738509227317529046_4:}到谷歌地球上，貌似有点粗暴。。。然后会弹出的下面的画面，选上上面两个选项，然后点确定按钮就OK啦！

谷歌地球导入GPS选项画面



骑有此理

       谷歌地球童鞋的反映是这样子的。位置没问题，高度也{:soso__1577426327959375919_3:}啦。 {:soso__16529677706452362597_3:}

用谷歌地球确认最终结果


       当然也可以把规划好的轨迹gpx文件拷贝到Funtrek 130的G-storage盘的track文件夹下。然后就可以用130的轨迹导引，或者在导航中加载轨迹，跟着轨迹去{:soso__5386668649094084874_3:}天下了！！！

       如果不爬山，不想知道确切高度的话，后面修改高度的几个步骤可以忽略哦。不过偶是不喜欢有水分的数据的。。。

       最后上几张Funtrek 130加载已经去掉偏移的dfhfinal.gpx后的轨迹导引和导航图，可以看到复杂路段也吻合的非常好。

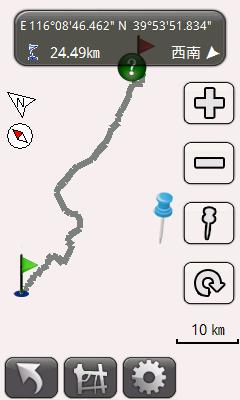

轨迹导引

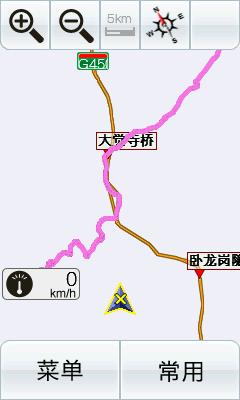

加载轨迹后的导航全图

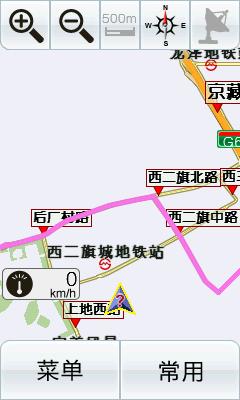

导航分图1

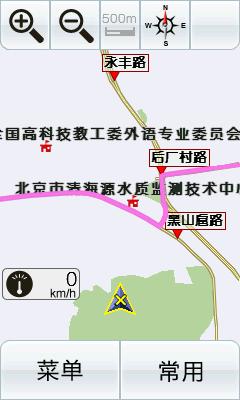

导航分图2

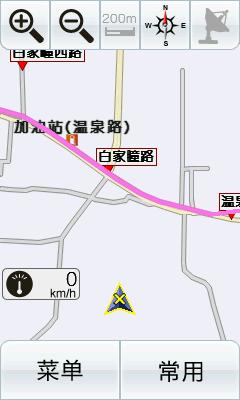

导航分图3

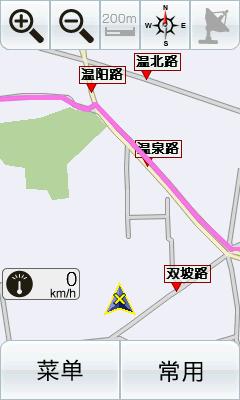

导航分图4

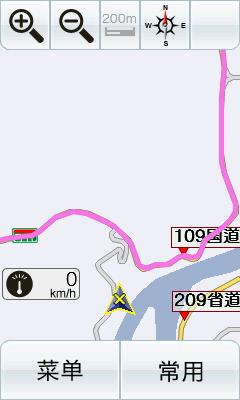

导航分图5

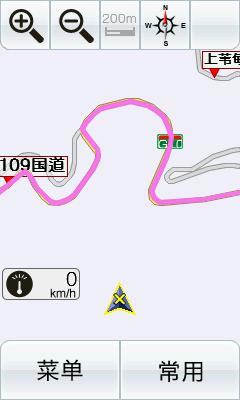

导航分图6

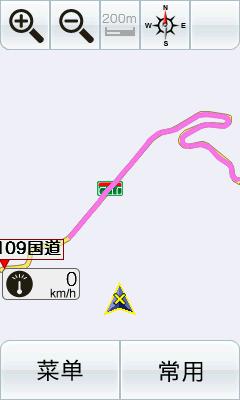

导航分图7
