浅谈：变速系统日常维护小常识(转载)

C4.

先说明变速系统换档的基本工作原理：

1. 要利用 变速器 ，将 链条 由较小盘拉至较大盘时，需透过 扳动 或 转动 变把，拉扯 变速线。再利用 变速线 的张力，拉动 变速器，把 链条 导引到你所需的位置。

2. 要将 链条 由较大盘降至较小盘时，则是透过 扳动 或 转动 变把，将 变速线 的张力释放一部分。再利用 变速器 本身弹簧的回弹力，看你张力鬆多少，它就回弹多远距离。

3. 因此，小盘上大盘，对 变速线 来说，是〝拉紧〞；大盘降小盘则是〝释放〞。上述基本原理同时适用於 前 / 后 变。
........不过 Shimano 反拉式后变正好相反，但我想，会用到〝反拉式后变〞这档次配件的，大约都是资深车友，相信你们看的懂 乳鸽 的意思。

>>>>>>>>

再说说何谓〝线阻〞

变速内线 ( wire，通常简称 内线 ) 与 外套管 ( cable，通常简称 外管 ) 之间的摩擦阻力，称之。

线阻 变大的原因：通常都是因為下雨天、或骑过泥泞地，外管 进水而造成……当然，就算从不在雨天出门，车车用久了，线阻 也会因润滑变差而加大。

线阻 之影响，当然就是变速不顺畅。尤以 后变 较明显。因為一则 后变 通常 cable 较长，再则 后变速器 要管的盘片较多。前面说过，大盘变小盘，变速线释放，其实是利用 变速器 本身弹簧的回弹力来定位。线阻 过大，当然大盘降小盘的反应会变慢。甚至如果真的够大的 线阻，是可以明明 变速器、变速线 都调整 OK，但变速器就是降不到最小盘……因為摩擦阻力已大於变速器弹力。

>>>>>>>>

基本原理说明过，接着提供解决方案：

很简单，定期对 wire 上油。很多种油都可以用，但对这种较无沾尘困扰的配件，乳鸽 比较建议上 黄油。

怎麼上？要拆 变速线 吗？变速线 拆装过后岂非要再校正 变速器 档位？变速线 拆过后 wire开花了怎麼办？

......没那麼复杂，不用卸掉变速线。请看 乳鸽 以下图解：

C4.

扳動 變把，把 前 / 後 鏈條 均掛上最大盤

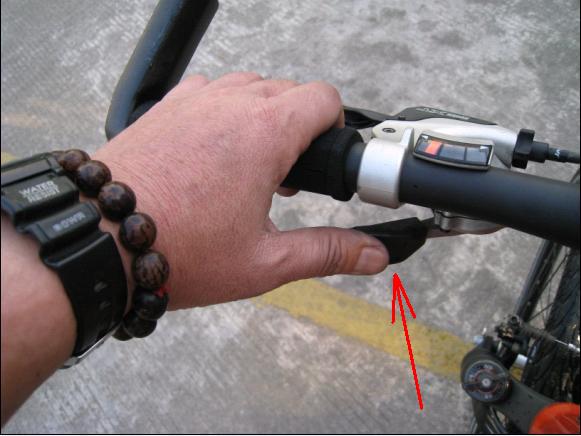

001_前变把

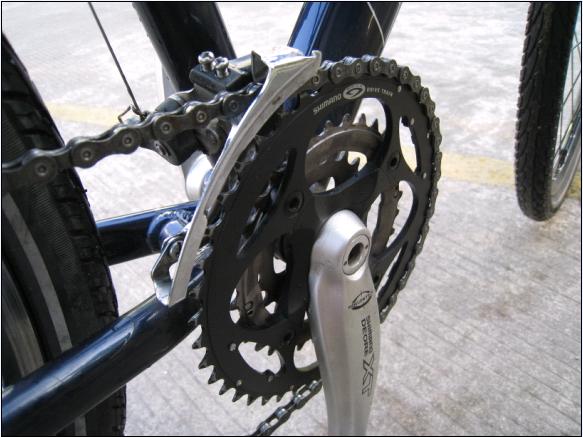

002_前变速器位置

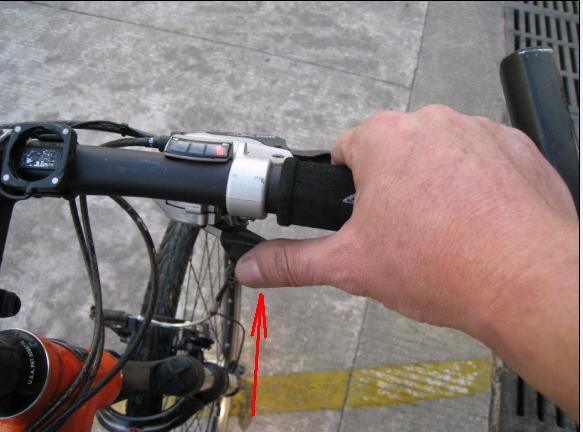

003_后变把


004_后变速器位置


[ 本帖最后由 C4. 于 2008-9-30 10:17 编辑 ]

C4.

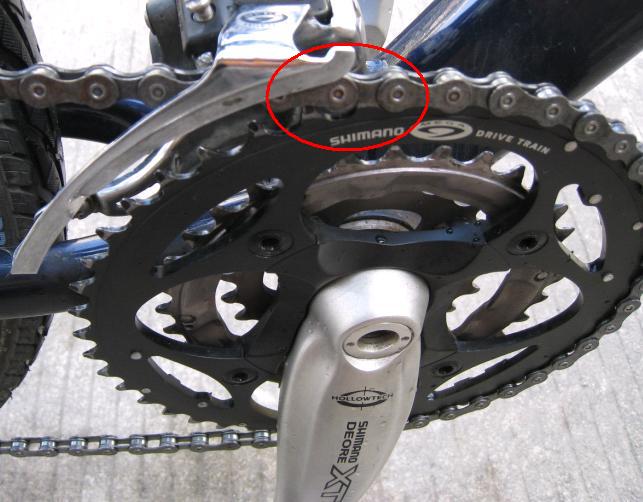

底下两张图，前变速器 及 链条，都在 大齿盘 最大盘上。但上图的 前变速线 是
正常张力；而下图的前变速线是完全释放掉的。

比较相片中可看出：下图的 前变速器，其实是靠着 链条，被卡在 大齿盘 的第一大盘上。

后变速器 情况类似。但相片不易看出差异，未上传。

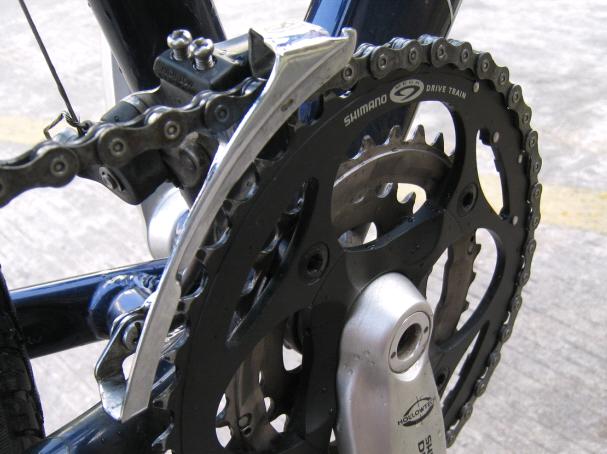

007_前变速线张力释放前


008_前变速线张力释放后


[ 本帖最后由 C4. 于 2008-9-30 10:18 编辑 ]

C4.

OK，在这种情况下，变速线 是完全鬆弛的，可以轻易将 套管取出。

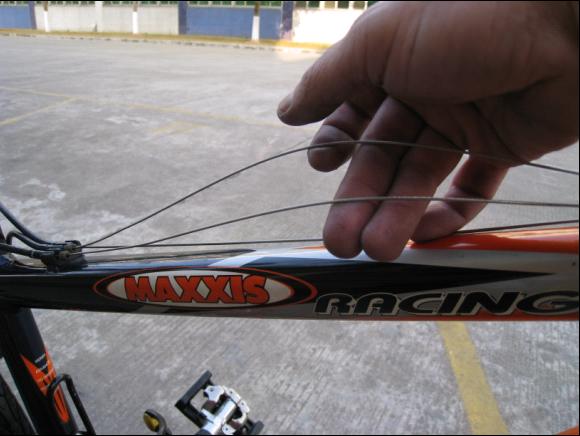

009_鬆弛的前后变速线

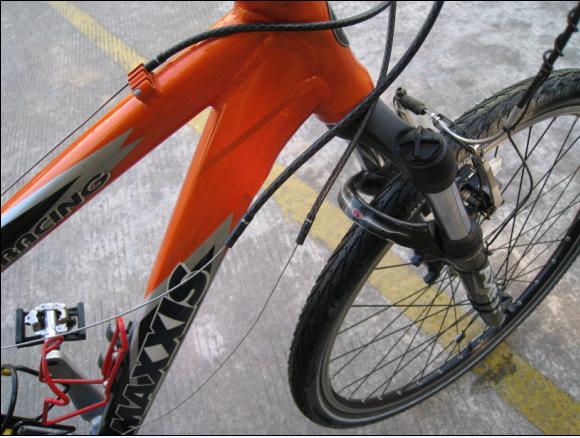

010_轻易取下变速线内线&外管


[ 本帖最后由 C4. 于 2008-9-30 10:18 编辑 ]

C4.

再来， 变速线头 应当也要上一下 黄油。要确认： 变速把手 是在〝最鬆弛〞的状态，才能把 变速线头 取出。

变速把手 之内部构造，有点像一个圆盘。随着拨动 变把、转动这圆盘，可以决定扯动多长的 变速线 到这圆盘上，从而透过 变速线 施予 变速器 的张力，决定将 变速器 拉到那个位置。

只有在〝最鬆弛〞那个档位，变速线头 才是对準 出线孔 的。在其他任何档位，都无法把 变速线头，由 变速器 内部伸出来。

解下下图的黑色塑料螺丝，就可将 变速线头 导出来。

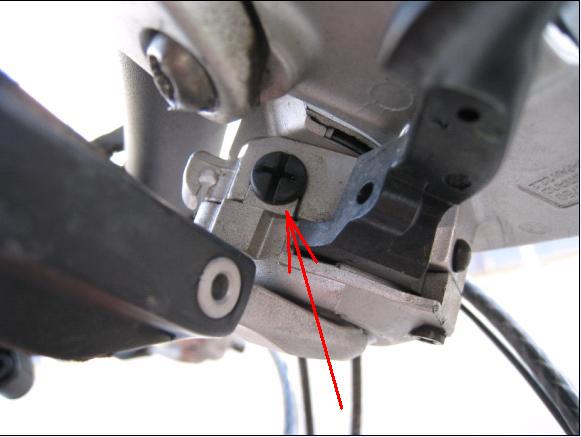

011_变速线头出口螺丝

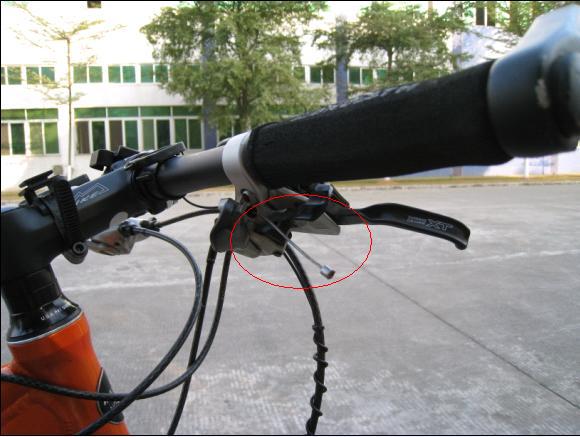

012_取出变速线头


[ 本帖最后由 C4. 于 2008-9-30 10:19 编辑 ]

C4.

既然可以把 内线 / 外管 由 cable stopper 中拔出，且 外管 可以在 内线 上随意滑动，上油当然就简单了。

Wire 一般我是建议上黄油。食指挖一点黄油，用姆指、食指捏住 wire ，到处滑动一下就搞定了。

上好油后，再一一把 外管 连同 内线，装入 cable stopper 内。切记需插到底。

再一一拨动 变把，恢復 前 / 后变速线 张力。最后才可以转动 踏板 ……这裡先恢復 变速器张力 才转动 踏板 的主要原因有二：

1. 若直接转动 踏板，变速器 将陡然由最大盘弹到最小盘，易损坏传动系统。
2. 万一有线管没装好，变速器 回弹后，很难再把线管装回去。

较长时间停放时，变速器 之档位选择……这是很多人疏忽的地方：

前面提过，大盘降小盘时，靠的是 变速器 本身的弹力…….那，会不会有弹性疲乏问题？如何避免？

办法很简单：设法使 变速器 鬆弛，避免弹簧紧绷。

前变速器：当然是放在最小盘。

后变速器？一般我建议放在倒属第二小、或第叁小盘

…….為何不放在最小盘？前后均放在最小盘的话，链条 受到的侧向力太大了，对 链条 并不好。因此这是一个同时兼顾 后变速器弹簧张力 及 链条寿命 的折衷方案。

并且，如下图，后变速器 已经整个蜷曲起来，几乎已到弹簧完全鬆弛状态，再放更小的盘位，意义度不大。

013_前最小盘后第七盘

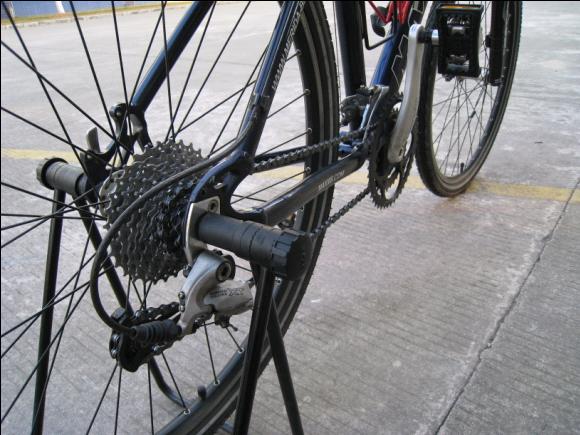

014_整个蜷曲收缩的后变速器


[ 本帖最后由 C4. 于 2008-9-30 10:19 编辑 ]
