长期以来，由于淘宝上的错误描述以及车友们以讹传讹等原因，各位车友们对中轴、牙盘的分类及各个名词的定义含糊不清，本帖以shimano的中轴、牙盘为例子，为各位车友讲解下中轴、牙盘的分类以及各个名词的定义


一：方孔中轴、方孔牙盘

这是自行车上最常见的一种中轴、牙盘类型，shimano的方孔中轴编号开头都是un，所以大家看到un打头的shimano中轴型号，就可以判断这款中轴是方孔中轴

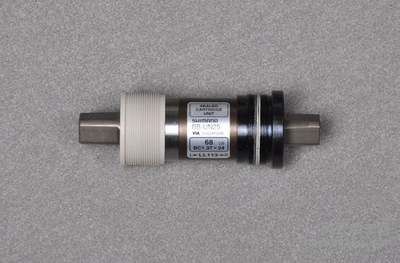

下图是shimano旗下alivio套件的标准中轴：un-25

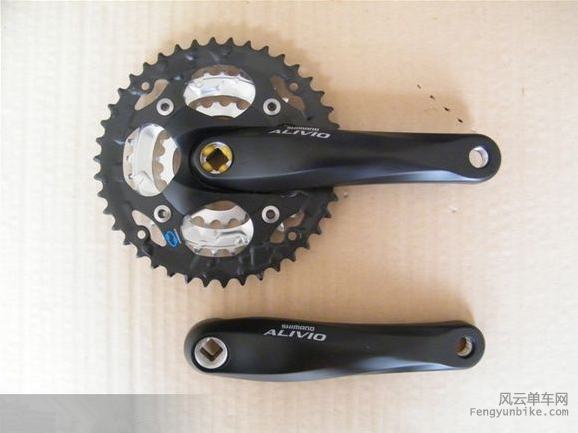

shimano旗下alivio套件牙盘fc-m410



二：花键中轴、花键牙盘

花键中轴，将力分散到各个花键上，牙盘和中轴的公差配合上做的更好了。力量得到了比较合理的分散，间隙减小了。接触面积大了，传力性能就更好了。shimano的花键中轴通常以ES开头

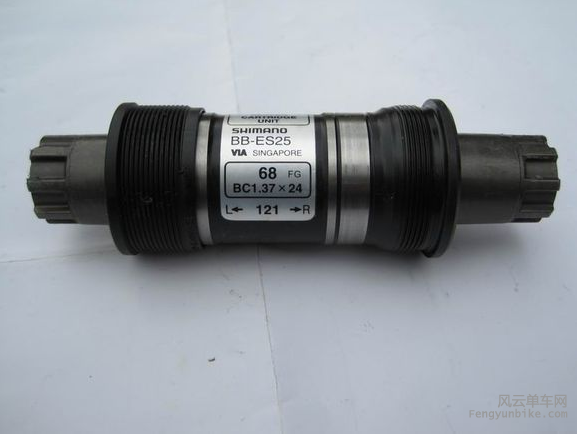

下图是alivio套件的标准花键中轴：ES25

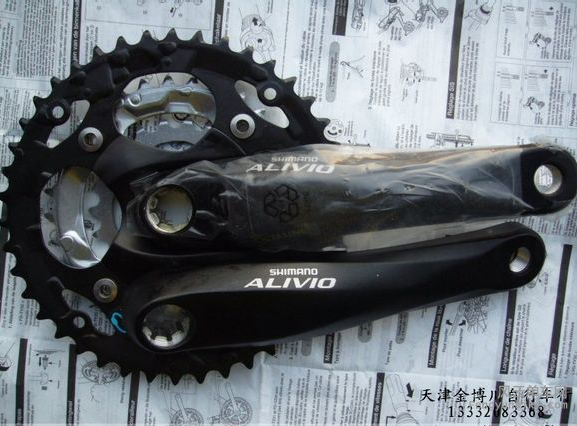

alivio套件中的花键牙盘FC-M410-8



三、一体式中轴结构、二片式曲柄结构（两片式牙盘）

这种结构的牙盘、中轴相对于老款的方孔、花键系统则有了质的飞跃，无论是方孔还是花键，蹬踏时都是轴和牙盘作用，轴和轴承作用。这两处受力。而一体中轴和两片式牙盘，轴和牙盘是固定的，右脚用力时，只有轴和轴承作用。这样减小了力的分散消耗，所以传力性能跟好。这方面在公路车上体现的尤为明显。而且一体式中轴两边的中轴间距更宽，提高了刚性。

很多车友把一体式中轴、两片式牙盘说成是一体式牙盘，其实这个说法并不正确，但由于一体式中轴和两片式牙盘不可分离，这样简称也无可厚非。

shimano的一体式中轴编号通常以BB为开头，下图是shimano旗下deore套件的标准一体式中轴：BB51


下图是deore套件的标准牙盘FC-M590



四：中空曲柄

我们看传统的曲柄，以alivio的牙盘来举例，是曲柄内侧挖空来减轻多余的重量，这么做的同时，曲柄就形成在踩踏的石头容易扭曲形变，当然，这种形变是非常细微的，踩踏的时候也就是觉得不够硬，偏软。
中空曲柄技术的原理就是中间抽空，在减轻重量的同时，受力多面，不容易发生细微的扭曲，提高了踩踏的效率。
我们可以通过举个平常的例子来说明，如果是拿着一片铁片，就比较容易使之变形，如果是相同壁厚的铁管，就不容易变形了。

alivio牙盘的挖空曲柄

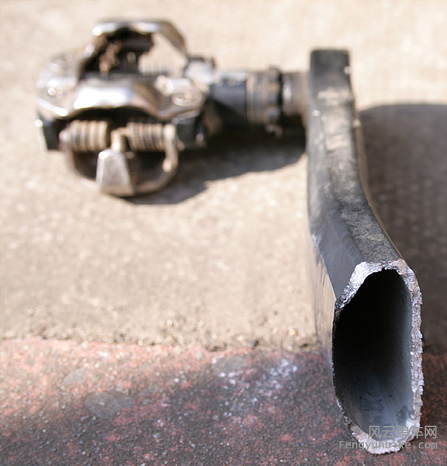

真正的中空曲柄



值得一提的是，shimano也在花键中轴系统上推出了中空曲柄的牙盘的，这种牙盘比较少见。
下图为FC-M521牙盘



淘宝上很多商家把一体中轴系统的牙盘叫做中空牙盘来卖，给的理由是中轴中间是空的....很让人无语，希望各位车友看了此贴后对中轴、牙盘的分类及各个名词有一定的了解。
