【转】山地车全拆解保养图文教程

[复制链接]

2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 12:51:42 | 显示全部楼层
本帖最后由 赵飞燕 于 2015-7-6 14:18 编辑

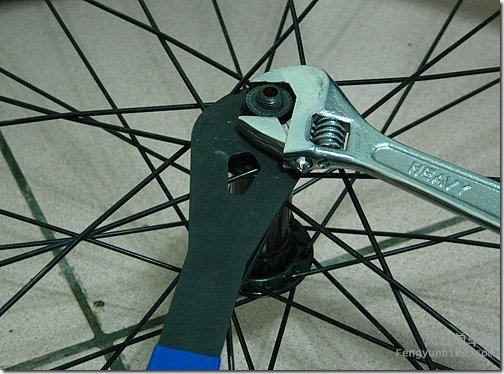

卸下并紧螺帽

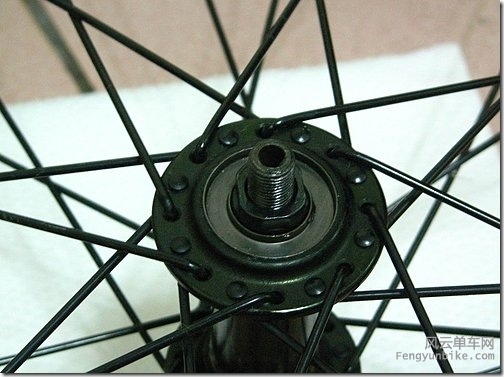

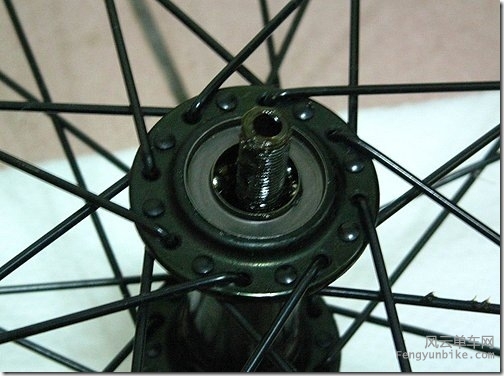

拆下螺帽铁盖取出里面的轴心和钢珠

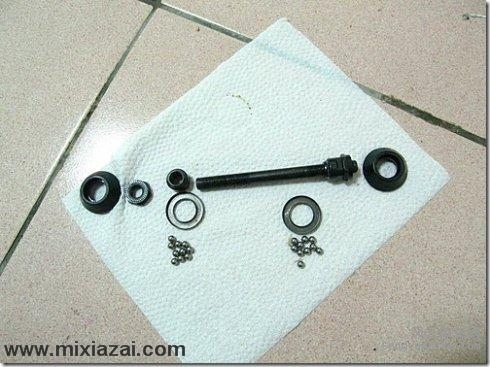

前花毂里面的东西

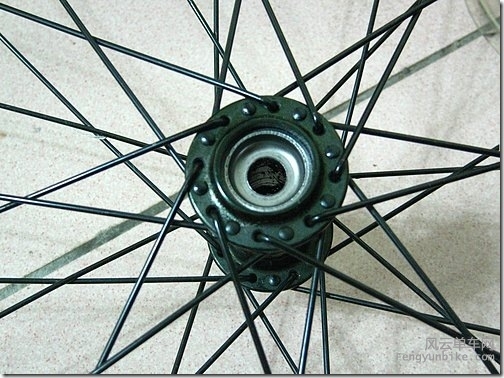

把花毂清干净




2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 12:53:05 | 显示全部楼层
我先做饭去,回头再整

6031

风云币

0

活动币

1万

积分

金甲骑士

积分
10654
发表于 2015-7-6 14:04:28 | 显示全部楼层

点评

谢谢收看  详情 回复 发表于 2015-7-6 14:12
风云信条:戴头盔,不喝酒,慢下坡。不抛弃队友,不放弃努力。

5860

风云币

0

活动币

1万

积分

金甲骑士

积分
10229
发表于 2015-7-6 14:08:11 | 显示全部楼层
{:soso_e183:}

点评

谢谢收看  详情 回复 发表于 2015-7-6 14:13
风云信条:戴头盔,不喝酒,慢下坡。不抛弃队友,不放弃努力。

2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 14:12:51 | 显示全部楼层

谢谢收看{:soso_e181:}

2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 14:13:10 | 显示全部楼层

谢谢收看{:soso_e181:}

2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 14:25:49 | 显示全部楼层
本帖最后由 赵飞燕 于 2015-7-6 14:30 编辑

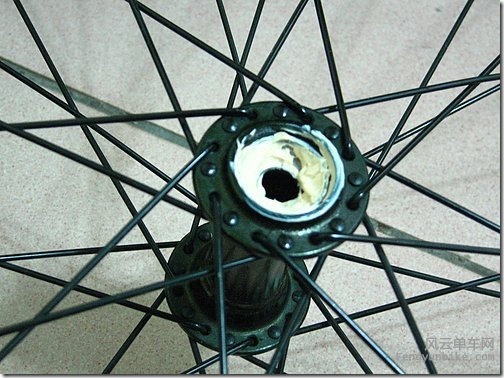

上黄油




后花鼓拆解

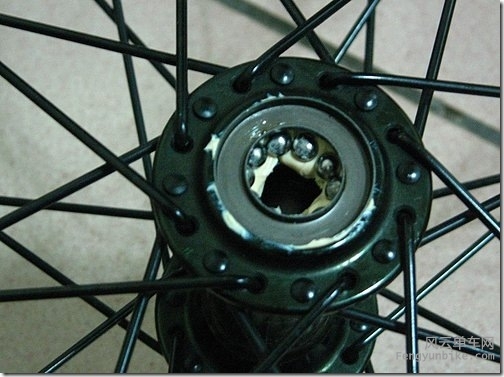

把钢珠黏回去,左边几粒右边几粒自己要搞清楚



装回铁盖

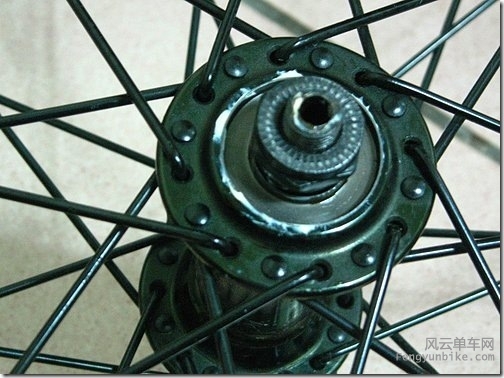

锁上螺帽



抓好间隙锁紧并紧螺帽~~间隙要抓到刚刚好须要耐心和细心



2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 14:26:02 | 显示全部楼层
本帖最后由 赵飞燕 于 2015-7-6 14:37 编辑

前花毂完工


后轮~~SHIMANO的后花毂一般都从左边开始拆

这粒低阶死马肉匪货没有防尘盖,直接就可以拆螺帽


拆下并紧螺帽


取下套筒

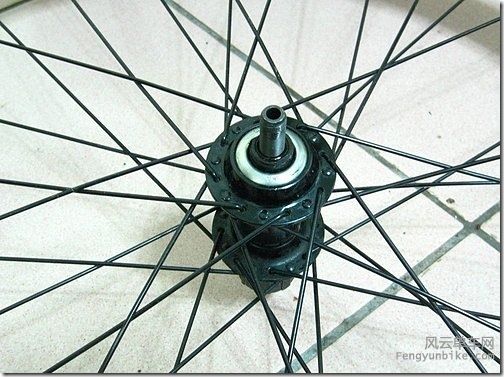

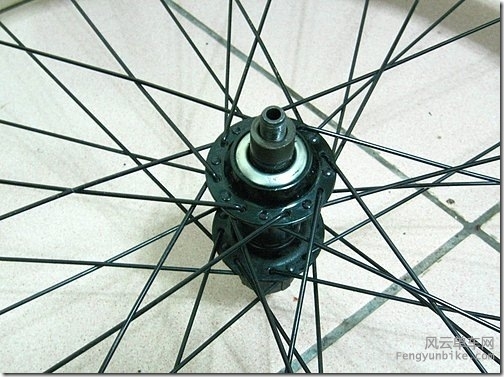

松开螺帽,把轴心和里面的钢珠取出



2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 14:26:07 | 显示全部楼层
本帖最后由 赵飞燕 于 2015-7-6 14:42 编辑

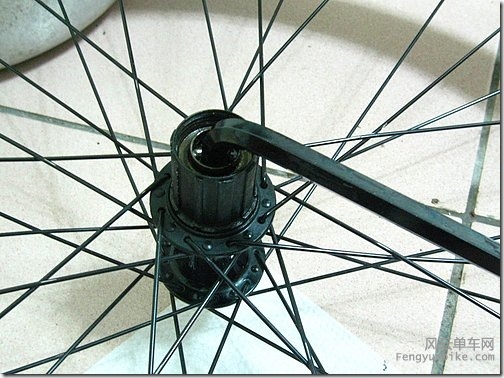

用10mm的六脚扳手松开棘轮固定螺丝




最后的安装

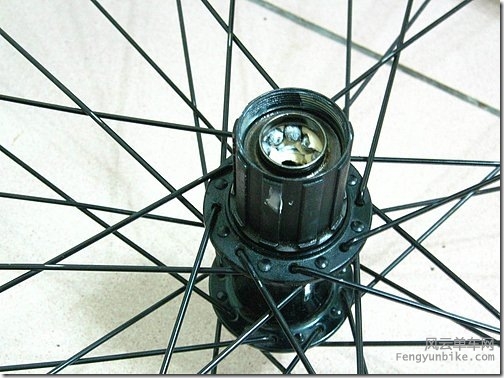

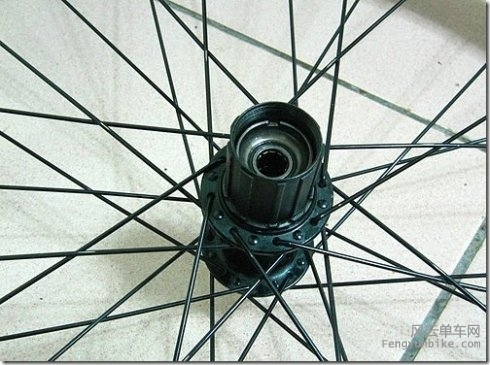

棘轮拆下后就长这样,顺便把他擦干净



后花毂里面的零件,原本还想拆棘轮的....手边没有适当工具.....下次再来吧

~~图片里面钢珠应该是左右都9粒,谢谢网友指正~~






装回棘轮




2万

风云币

2

活动币

5万

积分

金甲骑士

风云有你有我 携手一路同行

积分
54382
QQ
 楼主| 发表于 2015-7-6 14:26:13 | 显示全部楼层
本帖最后由 赵飞燕 于 2015-7-6 14:47 编辑

上黄油黏钢珠~~一样左右钢珠的数量别搞错



装回铁盖

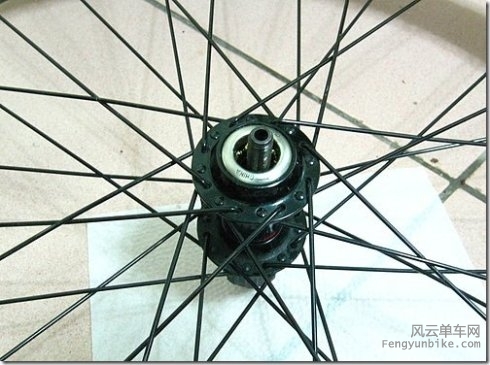

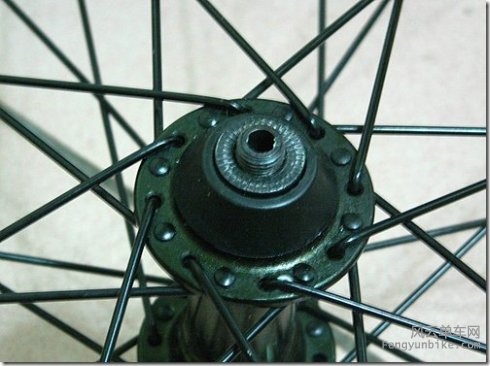

抓好间隙把螺帽锁紧



把飞轮装回去



装轮组

装炼条,上炼条油
